RU 2179268 С2, 10.02.2002. RU 2071395 C1, 10.01.1997. RU 2052876 C1, 20.01.1996. SU 1092623 A1, 15.05.1984. US 5038152 A, 06.08.1991. US 4370659 A1, 21.01.1983. US 2425488 A1, 12.08.1947. US 4141015 A, 20.02.1979.
Имя заявителя:
Открытое акционерное общество "Информационные спутниковые системы" имени академика М.Ф. Решетнёва" (RU)
Изобретатели:
Тайгин Виталий Борисович (RU) Поляков Александр Васильевич (RU) Шипилов Геннадий Вениаминович (RU) Демко Николай Фомич (RU)
Патентообладатели:
Открытое акционерное общество "Информационные спутниковые системы" имени академика М.Ф. Решетнёва" (RU)
Реферат

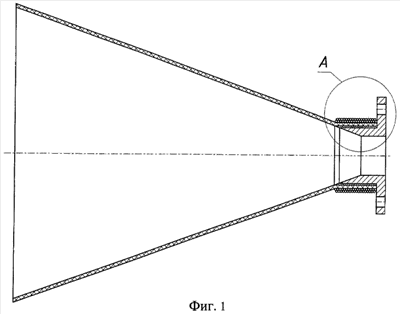

Изобретение относится к антенной технике, в частности к рупорным излучателям, входящим в состав антенн космического аппарата, а также к способам их изготовления, и к способам соединения деталей, охватывающих одна другую, с помощью клея, когда одна деталь изготовлена из композиционного материала, а другая из металла. Рупорный излучатель содержит трубу с раструбом и фланец, соединенные с помощью клея так, что внутренние поверхности фланца и раструба образуют внутреннюю поверхность излучателя. В трубе выполнены продольные прорези длиной, меньшей или равной длине трубы до начала раструба. Способ соединения деталей, при котором одна деталь охватывает другую, характеризуется тем, что в месте соединения на охватывающей детали - трубе, устанавливается бандаж из нитей, пропитанных клеем, при этом нить наматывается с усилием, а на трубе выполнены продольные прорези. Техническим результатом является повышение технологичности изготовления, снижение массы конструкции, повышение качества клеевого соединения деталей. 2 н. и 1 з.п. ф-лы, 4 ил.
