DE 3941125 С2, 22.02.2001. US 5278575 А, 11.01.1994. RU 2298268 С1, 27.04.2007. RU 2190941 С1, 10.10.2002.
Имя заявителя:
Закрытое акционерное общество "Научно-производственная фирма Микран" (RU)
Изобретатели:
Орлов Александр Борисович (RU) Крылов Алексей Николаевич (RU) Бацула Александр Пантелеевич (RU) Волков Константин Михайлович (RU) Вуколов Алексей Эрнестович (RU)
Патентообладатели:
Закрытое акционерное общество "Научно-производственная фирма Микран" (RU)
Реферат

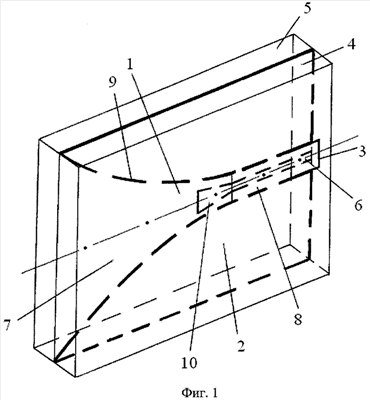

Изобретение относится к области радиотехники, в частности к сверхширокополосным печатным антеннам СВЧ диапазона, и может найти применение в системах связи, в радиодефектоскопии, в задачах радиомониторинга. Техническим результатом является создание широкополосной антенны, способной излучать и принимать продольные электромагнитные волны с низким уровнем неравномерности характеристики согласования, простой и высокотехнологичной конструкцией. Антенна содержит отрезок СЩЛ, образованный двумя одинаковыми металлическими пластинами, которые соединены между собой с одной стороны короткозамыкателем, и отрезок сигнальной полосковой линии, которые расположены между поверхностями одной и другой диэлектрических подложек, апертура антенны образована отрезком расширяющейся симметричной щелевой линии, которая является продолжением отрезка однородной симметричной щелевой линии, а образующие ее одинаковые металлические пластины выполнены суживающимися по внутренней боковой кромке от области начала расширения отрезка симметричной щелевой линии до области максимального раскрыва апертуры антенны, при этом с одной стороны отрезок сигнальной полосковой линии подключен к канализирующей линии передачи, земляной поверхностью его являются одна и другая металлические пластины отрезка однородной симметричной щелевой линии. Введены первая и вторая дополнительные диэлектрические подложки, идентичные одной и другой диэлектрическим подложкам. Металлические пластины по внешней боковой кромке отрезка симметричной щелевой линии выполнены параллельными относительно его продольной оси симметрии. 42 з.п. ф-лы, 36 ил.
