Проектирование фазированных антенных решеток. /Под ред. Д.И. ВОСКРЕСЕНСКОГО. - М.: Радиотехника, 2003, с.140. RU 2206157 C1, 10.06.2003. SU 1075342 A1, 23.02.1984. SE 449540 В, 04.05.1987. US 5543810 А, 06.08.1996. US 5210543 А, 11.05.1993.
Имя заявителя:
Открытое акционерное общество "Научно-исследовательский институт Приборостроения имени В.В. Тихомирова" (RU)
Изобретатели:
Митин Владимир Александрович (RU) Позднякова Раиса Дмитриевна (RU) Синани Анатолий Исакович (RU)
Патентообладатели:
Открытое акционерное общество "Научно-исследовательский институт Приборостроения имени В.В. Тихомирова" (RU)
Реферат

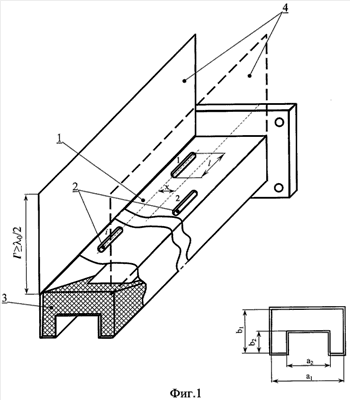

Изобретение относится к области радиотехники, в частности к волноводно-щелевым антеннам, и может быть использовано как самостоятельно, так и в составе фазированной антенной решетки (ФАР) с механическим сканированием в двух плоскостях или электронным сканированием в Е-плоскости и механическим сканированием в Н-плоскости. Техническим результатом является уменьшение размера волновода в плоскости Е. Устройство состоит из отрезка волновода с продольными щелями, выполненными в его широкой стенке и расположенными по разные стороны от ее осевой линии. Технический результат достигается за счет того, что отрезок прямоугольного волновода выполнен П-образного сечения с размерами образующих наружного контура по широкой стенке a1=(0,45±0,05)0 и по узкой стенке b1=(0.26±0.05)0 и образующих внутреннего контура с размерами широкой стенки а2=(0.27±0.05)0 и узкой стенки b2=(0.15±0.05)0, где 0 - длина волны в свободном пространстве. На широкой стенке с излучающими щелями выполнены металлические ребра, являющиеся продолжением узких стенок наружного контура высотой 0/2 или более, а длины излучающих щелей превышают 0/2. При этом их размеры и смещение относительно оси П-образного волновода выбраны, исходя из требуемого уровня излучаемого сигнала каждой щели, и соответствуют условию минимального изменения уровня излучаемого сигнала каждой щелью в заданном диапазоне частот. 2 ил.
