SU 237934 А, 01.01.1969. JP 6129203 А, 29.09.1986. SU 1483512 A1, 30.05.1989. SU 1218340 A1, 15.03.1986. RU 2012962 C1, 15.05.1994. JP 2003-188634 A1, 29.09.1986. US 3732571 A, 08.05.1973. ВОЛКОВ А.Н. и др. Антенны сухопутных подвижных систем связи, С-Петербург, 2007, с.147 рис.6.8.6. (в), (г).
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования Московский государственный институт электроники и математики (Технический Университет) (RU)
Изобретатели:
Елизаров Андрей Альбертович (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования Московский государственный институт электроники и математики (Технический Университет) (RU)
Реферат

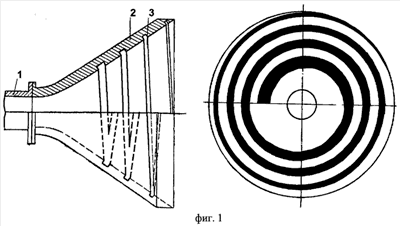

Изобретение относится к антенно-фидерной и микроволновой технике и может быть использовано в аппаратуре связи, радиометрии и устройствах СВЧ нагрева. Техническим результатом является выравнивание диаграммы направленности в широком диапазоне частот, с различной поляризацией поля. Технический результат достигается за счет того, что рупорная антенна содержит рупор с нарезанными на его внутренней поверхности канавками в виде одно- или многозаходных спиралей. Спирали выполнены с постоянным шагом, равным половине средней длины волны, глубина канавок постоянна и равна четверти средней длины волны, а ширина канавок в начале спирали равна ее глубине, а далее линейно уменьшается по мере увеличения раскрыва рупора. Рупор антенны может иметь коническую или пирамидальную форму. 2 з.п. ф-лы, 5 ил.
