БИКОНИЧЕСКАЯ АНТЕННА

Номер публикации патента: 2168248

Вид документа:  C1  Страна публикации:  RU  Рег. номер заявки:  99118829/09		Получить полное описание патента

Реферат

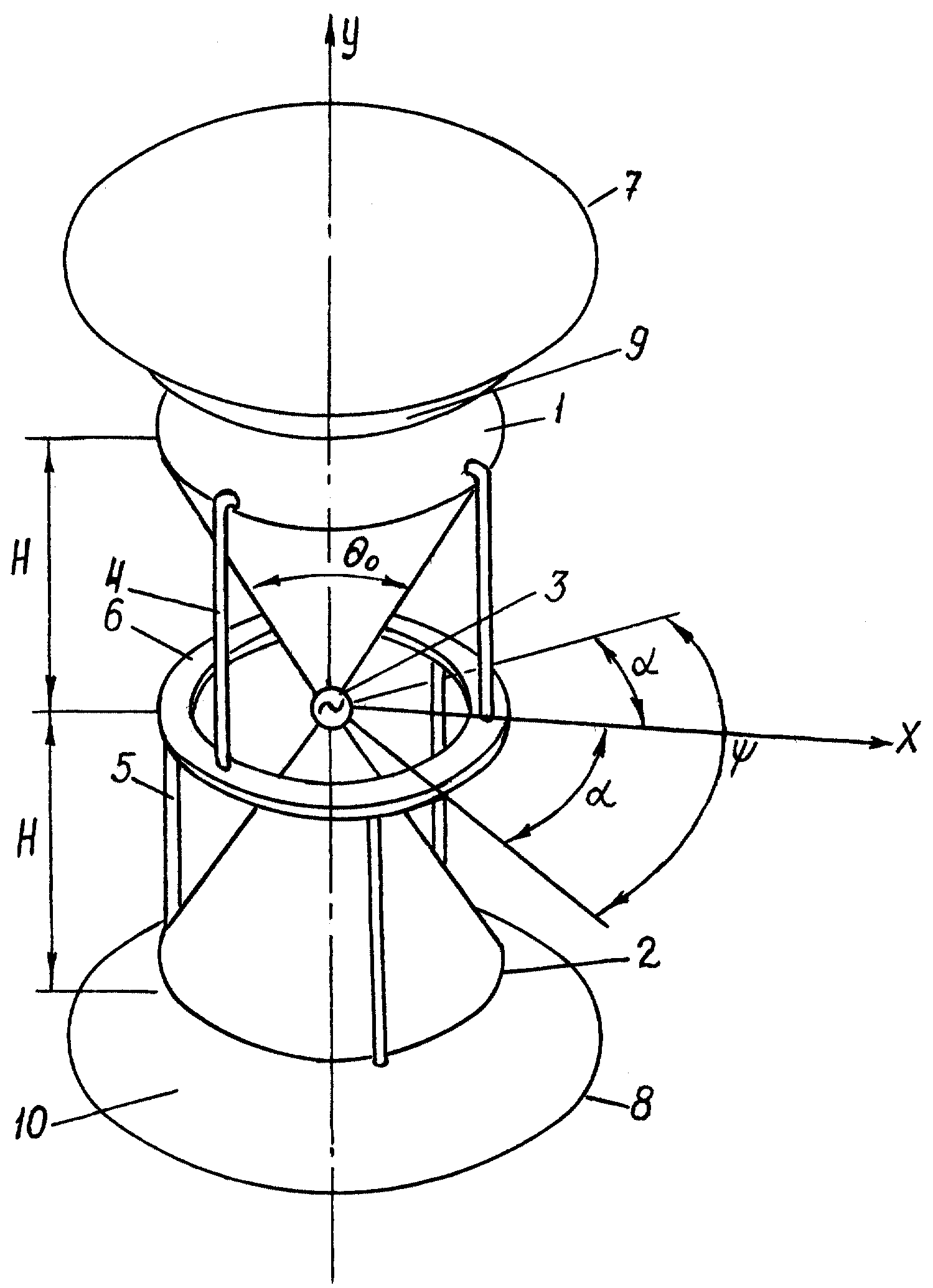

Биконическая антенна относится к области антенной техники и предназначена для использования в радиотехнических системах различного назначения, в частности в судовых системах радиосвязи. Техническим результатом является увеличение коэффициента усиления в направлении линии горизонта. Биконическая антенна состоит из двух металлических конусов, соединенных вершинами, и содержит N шунтов, выполненных в виде отрезков проводников, соединяющих кромки конусов, при этом отрезки проводника выполнены из двух равных частей, смещенных одна относительно другой на угол α = 360o/2N, расположенных с равным угловым смещением вокруг оси конусов и соединенных одна с другой посредством проводящих перемычек, размещенных в плоскости, проходящей через вершину конусов перпендикулярно их оси. Над основаниями конусов установлены отражатели, поверхность которых образована вращениями вокруг оси конусов образующих, изменяющихся по закону Y = ±(1,89ехр0,052Х)+Н при 0≤Х≤(1,0-1,5) λмакс, где Н - высота конусов; λмакс - максимальная длина волны рабочего диапазона длин волн, ось Y совпадает с осью конусов, а начало координат совпадает с геометрическим центром антенны, при этом λмакс, Н и Х измеряются в сантиметрах. 1 ил.
