RU 2157582 C1, 10.10.2000. RU 2189676 C1, 20.09.2002. RU 2103770 C1, 27.01.1998. RU 2081486 C1, 10.06.1997. EP 0177630 A1, 16.04.1986. FR 2263614 A1, 03.10.1975. US 4492964 A, 08.01.1985.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "ВОЕННАЯ АКАДЕМИЯ СВЯЗИ имени С.М. Буденного" Министерства обороны Российской Федерации (RU)
Изобретатели:
Канаев Константин Александрович (RU) Мещеряков Денис Викторович (RU) Попов Олег Вениаминович (RU) Рожков Александр Георгиевич (RU) Смирнов Павел Леонидович (RU) Соломатин Александр Александрович (RU) Шепилов Александр Михайлович (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "ВОЕННАЯ АКАДЕМИЯ СВЯЗИ имени С.М. Буденного" Министерства обороны Российской Федерации (RU)
Реферат

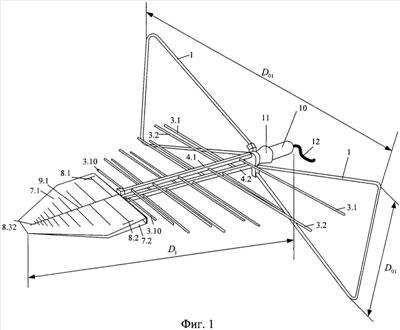

Изобретение относится к антенной технике и может быть использовано в стационарных и мобильных системах связи в метровом, дециметровом и сантиметровом диапазонах волн. Техническим результатом является расширение диапазона рабочих частот при сохранении массогабаритных характеристик, который достигается путем изменения формы плеч симметричного вибратора в нижней части диапазона частот (первый модуль логопериодической комбинированной антенны (ЛКА)) и введением широкополосного симметрирующе-согласующего устройства, дополненного ферритовым кольцом или трансфлюкторами. В верхней части заявляемого диапазона волн результат достигнут введением дополнительного третьего модуля приема сигналов сантиметровых длин волн в микрополосковом исполнении. В результате согласования всех трех модулей ЛКА (метрового, дециметрового и сантиметрового) удалось получить оптимальное распределение электромагнитного поля по полотну антенны. ЛКА содержат последовательно соединенные широкополосное симметрирующе-согласующее устройство, первый, второй и третий модули. В основном варианте исполнения ЛКА распределительные линии второго и третьего модулей взаимно размещены под углом =6-8°, а третий модуль выполнен в микрополосковом исполнении на двух диэлектрических пластинах с односторонним монтажом. При этом он содержит 32 симметричных вибратора, из которых два крайних больших размеров имеют Т-образные плечи. 5 з.п. ф-лы, 14 ил.
