ДРАБКИН А.Л. и др. Антенны. - М.: Радио и связь, 1992, с.72-73. RU 2339128 С1, 20.11.2008. RU 18805 U1, 10.07.2001. RU 35176 U1, 27.12.2003. JP 2006-262356 А1, 28.09.2006.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Московский государственный институт электроники и математики (технический университет)" (RU)
Изобретатели:
Елизаров Андрей Альбертович (RU) Белянский Владимир Борисович (RU) Каравашкина Валентина Николаевна (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Московский государственный институт электроники и математики (технический университет)" (RU)
Реферат

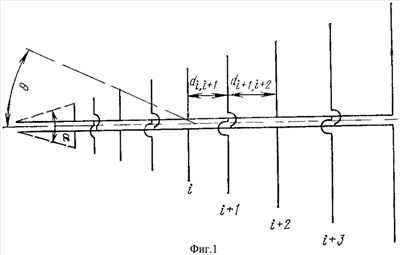

Изобретение относится к области радиотехники, а именно к антенно-фидерной технике, и может быть использовано для приема радиосигналов в коротковолновом диапазоне частот. Техническим результатом является создание антенны с длиной, не превышающей 0,6 от максимальной рабочей длины волны, и сохранением диапазона принимаемых длин волн, обеспечиваемого полноразмерной антенной. Логопериодическая антенна состоит из двухпроводной собирательной линии и не менее чем двух пар симметричных вибраторов, которые поочередно через один подключены к противоположным проводам собирательной линии, причем длина вибраторов и расстояние между ними возрастают по мере удаления от начала антенны в геометрической прогрессии, а линии, проведенные через концы вибраторов, образуют постоянный угол, не превышающий 45°. Для достижения технического результата двухпроводная собирательная линия выполнена в виде соединенных последовательно резонансных отрезков замедляющих систем, обладающих аномальной дисперсией, и длиной, не превышающей /8, где - самая короткая длина волны рабочего диапазона антенны. 3 ил.
