ЮРЦЕВ О.А. и др. СПИРАЛЬНЫЕ АНТЕННЫ. - М.: Советское Радио, 1974, с.4-8. RU 55211 U1, 27.07.2006. RU 2225058 C2, 27.02.2004. JP 10-290115 A, 27.10.1998.
Имя заявителя:
ОАО "Центральное конструкторское бюро автоматики" (RU)
Изобретатели:
Коробейников Герман Васильевич (RU) Кохнюк Данил Данилович (RU)
Патентообладатели:
ОАО "Центральное конструкторское бюро автоматики" (RU)
Реферат

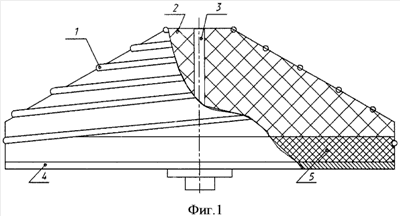

Изобретение относится к антенной технике и может использоваться при конструировании широкополосных малоразмерных спиральных антенн линейной поляризации небольшого размера, которые в ряде случаев могут быть альтернативой укороченным вибраторным антеннам. Техническим результатом является расширение полосы частот, формирование диаграмм направленности и низкий уровень заднего лепестка. Антенна представляет собой двузаходную спираль, намотанную на диэлектрический корпус в виде четырехгранной пирамиды с усеченной вершиной и большим отношением сторон основания корпуса не менее 7:1. Спираль возбуждается в вершине пирамиды симметрирующим трансформатором. В основании корпуса перед металлическим экраном установлен радиопоглощающий слой. Небольшой размер антенны связан с применением материала определенной диэлектрической проницаемости, =2÷10, для изготовления корпуса. 2 ил.
