| МНОГОДИАПАЗОННАЯ АНТЕННА БЕГУЩЕЙ ВОЛНЫ |  |
Номер публикации патента: 2181917 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | H01Q011/04 | | Аналоги изобретения: | КИСМЕРЕШКИНА В.П. и др. Радиотехника. - 1996, №3, с.40-42. RU 2010405 C1, 30.03.1994. RU 2074462, 27.02.1997. DE 2521978 B2, 23.04.1981. GB 1414016, 12.11.1975. |
| Имя заявителя: | Омский научно-исследовательский институт приборостроения | | Изобретатели: | Кисмерешкин В.П.
Харченко К.П.
Лобова Г.Н.
Шадрин Б.Г.
Будяк В.С.
Юрьев А.Н. | | Патентообладатели: | Омский научно-исследовательский институт приборостроения |
Реферат | |

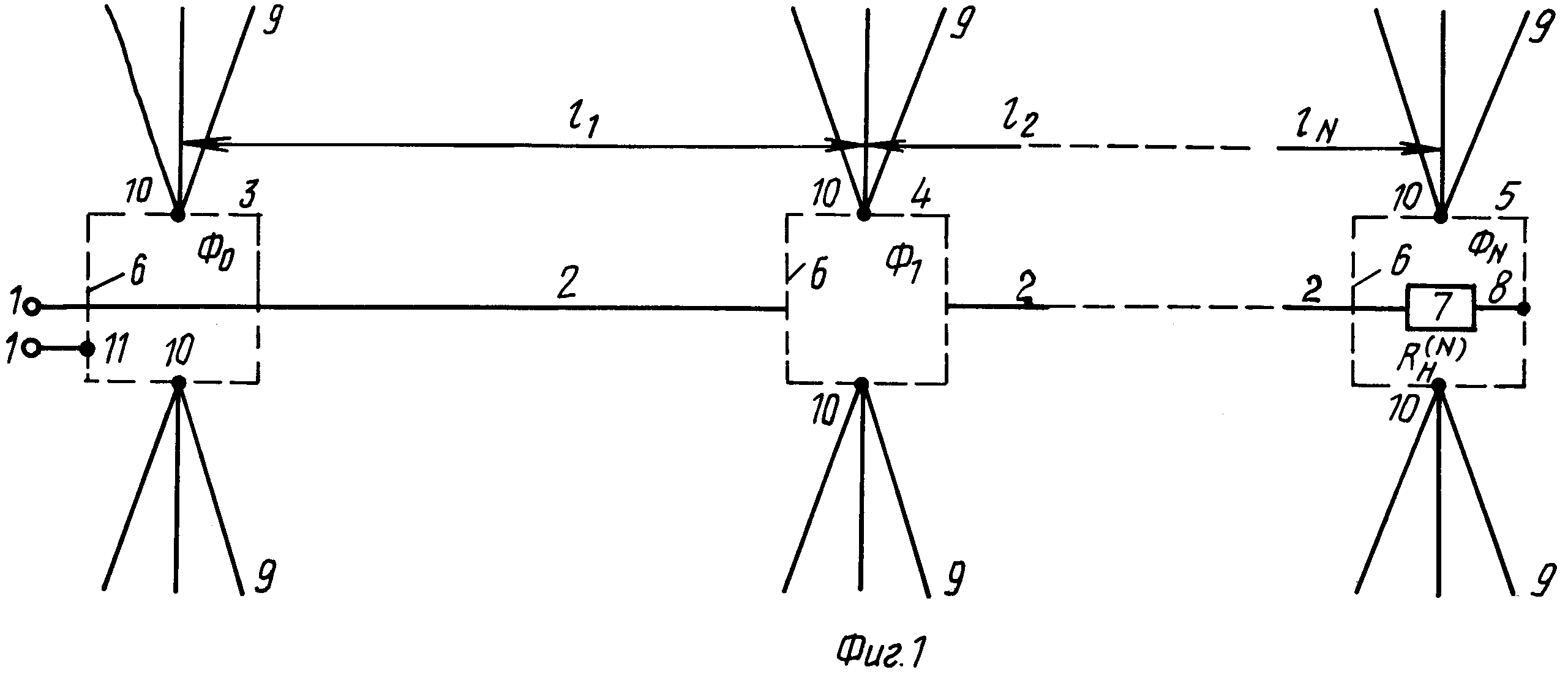

Изобретение относится к радиотехнике, а именно к антенной технике, и может быть использовано преимущественно для мобильных коротковолновых приемопередающих радиостанций (радиоузлов). Техническим результатом изобретения является повышение КПД антенны и повышение тем самым надежности связи. В многодиапазонной антенне бегущей волны полотно антенны (длинный провод) размещено над грунтом на изолирующих опорах, один конец провода (полотна) антенны является первой точкой питания, а второй конец провода соединен с концевым нагрузочным сопротивлением (R(N)н), полотно антенны (провод) рассечено на участки длиной l1, l2...lN, в точках сечения полотна антенны включены фильтрующие элементы Ф1, Ф2. ..ФN-1, каждый из которых помещен, также, как входной элемент Фо и концевое сопротивление Rн (N) (нагрузочный элемент ФN), в экранирующий корпус, при этом фильтрующие элементы содержат размещенные в магнитоизолированных секциях (отсеках) экранирующего корпуса соединенные своими входами ФНЧ и ФВЧ и эти входы являются входом фильтрующего элемента, подключенного к окончанию li-го (i=1,2...N-1) участка полотна антенны, а выход ФНЧ является выходом фильтрующего элемента и соединен с началом l(i+1)-го участка полотна антенны, выход ФВЧ соединен через промежуточное сопротивление нагрузки Rн(i), так же, как и общие (земляные) выводы ФНЧ и ФВЧ, с точкой соединения экранирующего корпуса, все экранирующие корпуса элементов Фi (i=0, 1, 2...N) соединены в точках подключения с изолированными от грунта противовесами, которые представляют собой две группы проводников, расположенных перпендикулярно направлению размещения полотна антенны. 3 ил.
|
