| ДИАПАЗОННАЯ АНТЕННА |  |
Номер публикации патента: 2163740 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | H01Q011/06 | | Аналоги изобретения: | SU 824845 A1, 02.01.1980. DE 1030404, 10.11.1954. DE 1021035, 15.04.1954. US 2099296 A, 16.11.1937. US 2208810 A, 23.07.1940. US 3564550 A, 29.03.1967. |
| Имя заявителя: | ОМСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ПРИБОРОСТРОЕНИЯ | | Изобретатели: | Будяк В.С.
Демидов В.П.
Кисмерешкин В.П.
Кильдышев Н.И. | | Патентообладатели: | ОМСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ПРИБОРОСТРОЕНИЯ |
Реферат | |

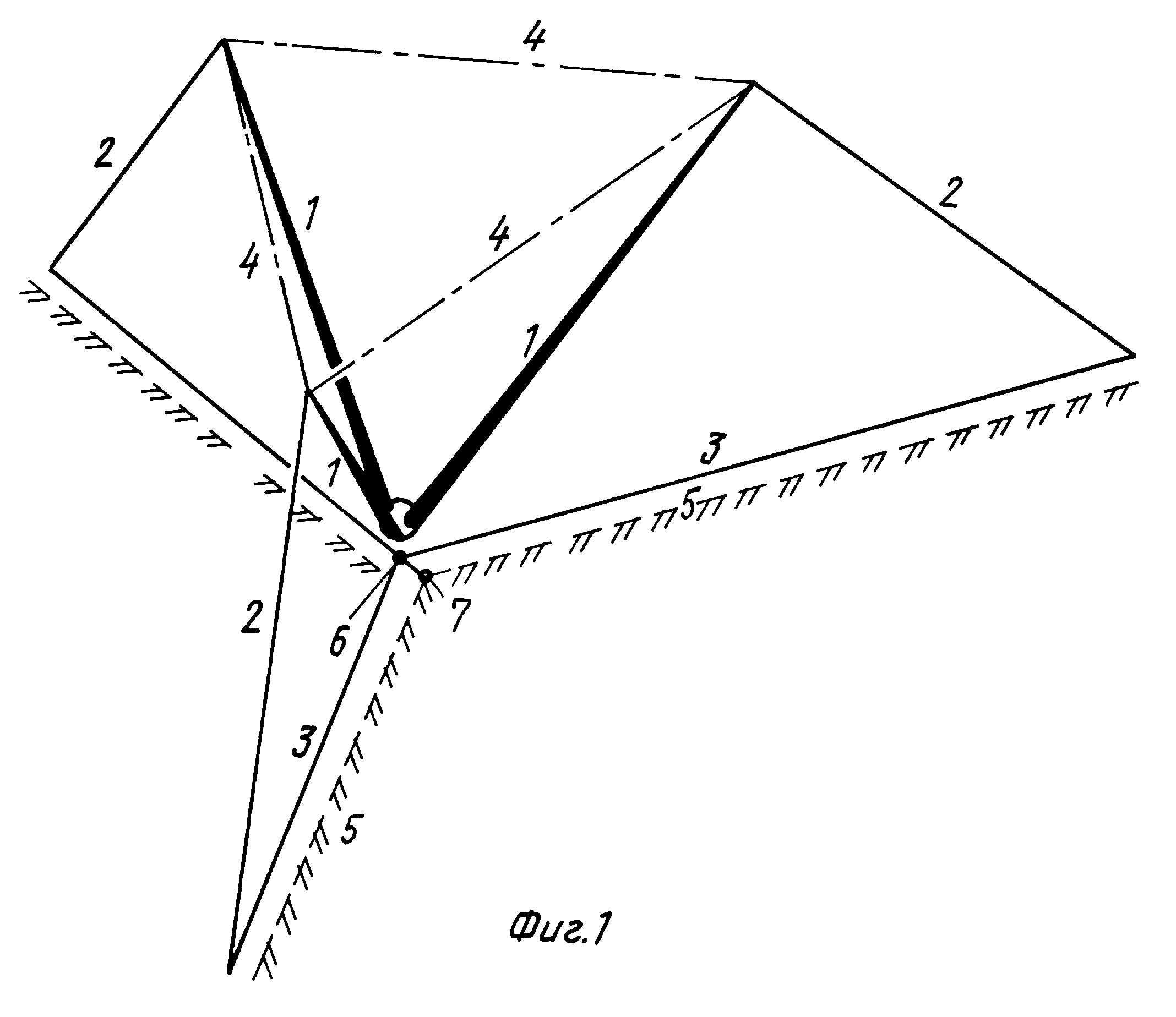

Изобретение относится к радиотехнике, а именно к антенной технике и может быть использовано в мобильных приемопередающих центрах. Техническим результатом является повышение мобильности и повышение эффективности излучения радиосигнала при использовании для радиосвязи земной волны. В диапазонной антенне, содержащей треугольные рамки из наклонных проводов, плоскости которых перпендикулярны поверхности земли, и эти треугольные рамки синфазно запитаны, тело антенны образуют три одинаковые треугольные рамки, расположенные под углом 120o относительно друг друга, одна из сторон рамки состоит из токопроводящей (металлической) мачты, другая сторона представляет горизонтальный провод, и три диэлектрические стяжки, при этом нижние концы мачт механически и электрически объединены и синфазно запитаны, верхние концы металлических мачт через наклонные провода электрически соединены с началами горизонтальных проводов, концы которых электрически объединены, соединены с землей и являются второй точкой питания антенны, стяжки диэлектрически соединяют верхние концы металлических мачт. 2 ил.
|
