RU 2368042, 20.09.2009. RU 2117369 C1, 10.08.1998. RU 2207670 C1, 27.06.2003. RU 2048699 С1, 20.11.1995. ЕР 0790669 А1, 20.08.1997. US 4843403 А1, 27.06.1989. US 52333361 А1, 03.08.1993.
Имя заявителя:
Федеральное государственное образовательное учреждение высшего профессионального образования "Мурманский государственный технический университет" (ФГОУВПО "МГТУ") (RU)
Изобретатели:
Милкин Владимир Иванович (RU) Калитенков Николай Васильевич (RU) Лужбинин Фёдор Андреевич (RU) Лужбинин Андрей Фёдорович (RU)
Патентообладатели:
Федеральное государственное образовательное учреждение высшего профессионального образования "Мурманский государственный технический университет" (ФГОУВПО "МГТУ") (RU)
Реферат

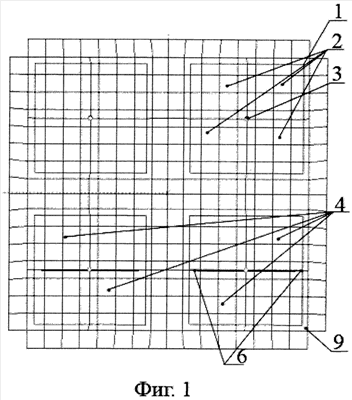

Изобретение относится к антенной технике и может быть использовано в сетях беспроводного Интернета Wi-Fi, WiMAX или цифрового эфирного телевидения MMDS, а также в устройствах широкополосных радаров, работающих в частотных диапазонах 2-5 ГГц. Антенна содержит излучающие модули. Модули расположены в одной поскости рядами и этажами. Модули разнесены между собой и расположены симметрично относительно оси симметрии антенны. Излучающие модули выполнены в форме квадратов. Проводники сторон квадратов равны половине средней длины волны рабочего диапазона. Внутрь каждого квадрата вписана рамка. Рамки образуют перекрещенные зигзагообразные структуры с общим узлом перекрестного питания от двух источников с их включением в разрывы общих проводников противоположных рамок. Антенна имеет повышенный коэффициент усиления, небольшие размеры и работает с линейной и круговой поляризациями. Техническим результатом является повышение коэффициента усиления, уменьшение размеров. 4 з.п. ф-лы, 4 ил.
