SU 1573487 A1, 23.06.1990. RU 2266591 C1, 20.12.2005. DE 3215323 C2, 20.09.1990. US 4204212 A, 20.05.1980.
Имя заявителя:
Закрытое акционерное общество "Научно-производственная фирма Микран" (RU)
Изобретатели:
Орлов Александр Борисович (RU) Волков Константин Михайлович (RU) Бацула Александр Пантелеевич (RU)
Патентообладатели:
Закрытое акционерное общество "Научно-производственная фирма Микран" (RU)
Реферат

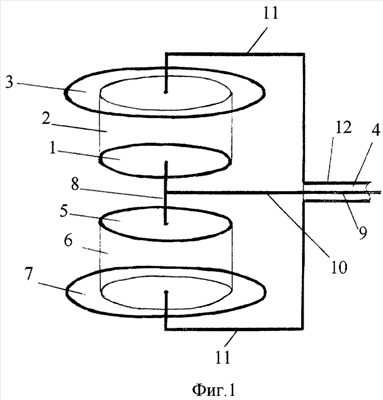

Изобретение относится к области радиотехники, в частности к малогабаритным антеннам, и может найти применение в портативных радиостанциях, в задачах электромагнитной совместимости, в задачах радиомониторинга. Техническим результатом данного изобретения является создание малогабаритной сверхширокополосной антенны с изотропной диаграммой направленности. Антенна содержит два сигнальных металлических диска, которые расположены на соответствующих диэлектрических подложках с установленным на них земляными металлическими дисками, при этом центры сигнальных металлических дисков и земляных металлических дисков расположены на одной оси. Центры сигнальных металлических дисков, поверхности которых обращены друг к другу, гальванически соединены между собой центральной металлической перемычкой, которая посередине соединена с центральным проводником отрезка коаксиальной линии сигнальной металлической перемычкой, а центры земляных металлических дисков гальванически соединены одинаковыми земляными металлическими перемычками П-образной формы с внешним проводником отрезка коаксиальной линии. 6 з.п. ф-лы, 6 ил.
