Имя заявителя:
НАВКОМ ТЕКНОЛОДЖИ, ИНК. (US)
Изобретатели:
РЕНТЦ Марк Л. (US)
Патентообладатели:
НАВКОМ ТЕКНОЛОДЖИ, ИНК. (US)
Приоритетные данные:
10.04.2006 US 11/402,141
Реферат

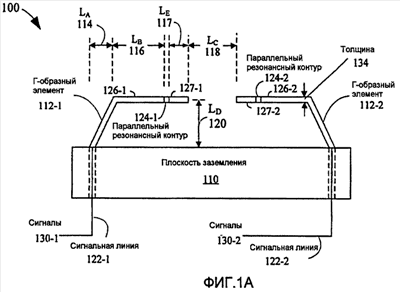

Антенна (100) включает в себя первый антенный элемент и второй антенный элемент. Первый антенный элемент и второй антенный элемент сконфигурированы для передачи и приема сигналов в первом диапазоне частот и во втором диапазоне частот. Первая пара линий (612) задержки присоединена к первому антенному элементу, и вторая пара линий задержки присоединена ко второму антенному элементу. Первая линия задержки в первой паре линий (612) задержки и второй паре линий задержки сконфигурирована для сдвига по фазе электрических сигналов (310), ассоциированных с первым антенным элементом и вторым антенным элементом так, что первый импеданс антенны приблизительно равен в первом диапазоне частот и втором диапазоне частот. Вторая линия задержки в первой паре линий задержки и второй паре линий задержки сконфигурирована для преобразования первого импеданса во второй импеданс. Улучшение точности измерения дальности, и таким образом, улучшение определения местоположения, определяемого приемником, является техническим результатом изобретения. 3 н. и 18 з.п. ф-лы, 14 ил.
