SU 1040558 A1, 07.09.1983. RU 2054764 C1, 20.02.1996. SU 1555739 A1, 07.04.1990. DE 2136423 A1, 01.02.1973. DE 912583 С, 07.04.1990.
Имя заявителя:
Закрытое акционерное общество "Научно-производственная фирма Микран" (RU)
Изобретатели:
Орлов Александр Борисович (RU) Зарубин Вячеслав Владимирович (RU) Крылов Алексей Николаевич (RU) Бацула Александр Пантелеевич (RU) Волков Константин Михайлович (RU) Вуколов Алексей Эрнестович (RU)
Патентообладатели:
Закрытое акционерное общество "Научно-производственная фирма Микран" (RU)
Реферат

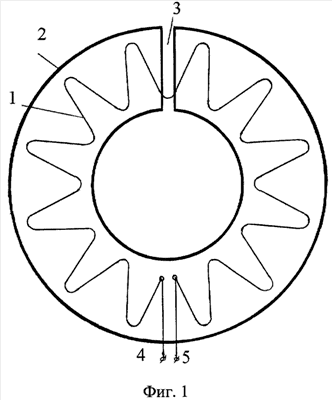

Изобретение относится к области радиотехники, в частности к антенной технике, и может найти применение в системах радиомониторинга, в системах контроля электромагнитной обстановки, в задачах ЭМС, в системах пеленгации, в системах связи, для регистрации и измерения синусоидальных, шумовых и импульсных магнитных полей в условиях больших электрических помех. Техническим результатом является увеличение действующей высоты антенны при неизменной площади рамки, повышение чувствительности, работа в широкой полосе частот с низким уровнем неравномерности амплитудно-частотной характеристики. Экранированная магнитная рамочная антенна содержит, по крайней мере, рамку с одним витком, размещенную в экране в виде трубы с поперечным разрезом кольцевой формы, который выполнен симметрично относительно начала и конца витка рамки. Каждый виток рамки выполнен зигзагообразной формы и расположен на одной плоскости, при этом верхняя и нижняя вершина каждого зигзага витка рамки выполнены подковообразной формы. В многовитковой рамке витки соединены последовательно и расположены по концентрическим кольцам или каждый виток расположен на своей плоскости, которые параллельны. 7 з.п. ф-лы, 4 ил.
