RU 2318276 С1, 27.02.2008. RU 2170478 С1, 10.07.2001. SU 1756995 А1, 23.08.1992. ЕР 0565016 А1, 13.10.1993. US 4434425 А, 28.02.1984. US 4667204 А, 19.05.1987.
Имя заявителя:
Открытое акционерное общество Омское производственное объединение "Радиозавод имени А.С. Попова" (РЕЛЕРО) (RU)
Изобретатели:
Афонин Григорий Викторович (RU) Ремпель Антонина Ивановна (RU) Матвеев Владимир Николаевич (RU) Скорына Галина Дмитриевна (RU)
Патентообладатели:
Открытое акционерное общество Омское производственное объединение "Радиозавод имени А.С. Попова" (РЕЛЕРО) (RU)
Реферат

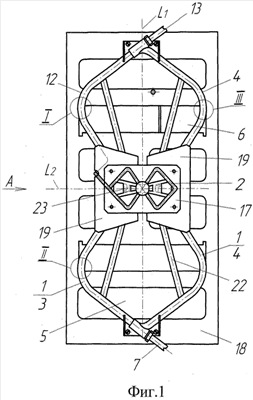

Изобретение относится к антенной технике. Техническим результатом является достижение высокого коэффициента направленного действия, высокой степени согласования, упрощения и технологичности изготовления конструкции и ее компактности. Двухдиапазонный облучатель содержит два петлевых вибратора, один - нижнего диапазона длины волн, другой - верхнего, полотна которых размещены в параллельных плоскостях. Вибратор верхнего диапазона волн смонтирован на вибраторе нижнего диапазона и размещен относительно него ортогонально, так что продольные оси вибраторов перпендикулярны между собой в проекции на рефлектор, при этом фазовый центр петлевого вибратора нижнего диапазона находится между его полотном и плоскостью рефлектора, а фазовый центр петлевого вибратора верхнего диапазона находится между его полотном и полотном петлевого вибратора нижнего диапазона. 5 з.п. ф-лы, 7 ил.
