US 20100275831 A1, 04.11.2010. US 4337922 A, 06.07.1982. RU 58097 U1, 10.11.2006. RU 2314967 C2, 20.01.2008.
Имя заявителя:
Открытое акционерное общество "Концерн "Океанприбор" (RU)
Изобретатели:
Александров Герман Алексеевич (RU) Зархин Валерий Иосифович (RU) Шатохин Андрей Викторович (RU)
Патентообладатели:
Открытое акционерное общество "Концерн "Океанприбор" (RU)
Реферат

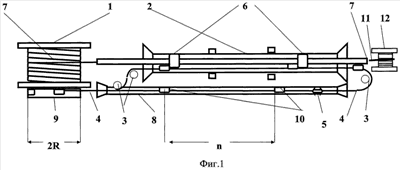

Изобретение относится к гидроакустической технике. Устройство постановки - выборки гибкой протяженной буксируемой антенны содержит лебедку, трубчатое хранилище, обводные ролики, тяговое механическое устройство с натяжителем, технологические манжеты захвата антенны, технологический барабан, возвратный трубопровод механического тягового устройства. Выталкивание устройством антенны в поток осуществляется в трубчатом хранилище с помощью механического тягового устройства, которое приводится в движение с помощью лебедки. Трубчатое хранилище выполнено в виде набора связанных между собой труб. Одна из реборд барабана лебедки снабжена дополнительным отсеком. На обод дополнительного отсека заводятся два конца троса тягового устройства, проложенного через трубчатое хранилище и возвратный трубопровод, и соединяются натяжителем в замкнутую петлю. При вращении лебедки упорные втулки механического тягового устройства входят в зацепление с технологическими манжетами захвата. Манжеты установлены на антенне и приводят антенну в движение, перемещая ее вдоль трубчатого хранилища в поток. Достигается возможность постановки-выборки протяженной антенны через негерметичное протяженное трубчатое хранилище с помощью механического тягового устройства в автоматическом режиме без механического крепления антенны к транспортировочному тяговому устройству. 2 н.п. ф-лы, 3 ил.
