DE 10339844 B3, 27.01.2005. RU 2309496 C2, 27.10.2007. RU 71187 U1, 27.02.2008. WO 2007/039033 A, 12.04.2007. WO 2006/048221 A, 11.05.2006. DE 10341694 B3, 03.02.2005.
Имя заявителя:
АДЦ ГМБХ (DE)
Изобретатели:
НОЙМЕТЦЛЕР Хайко (DE)
Патентообладатели:
АДЦ ГМБХ (DE)
Приоритетные данные:
16.07.2008 DE 102008033430.8
Реферат

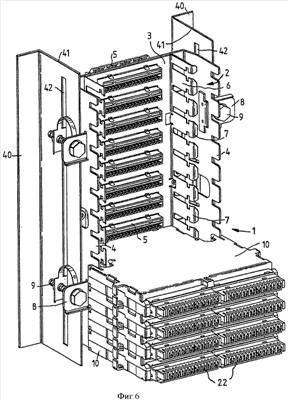

Изобретение относится к распределительно-присоединительному модулю (1) для телекоммуникационной техники и техники передачи данных, включающему в себя ванну (2) U-образного сечения, причем ванна (2) изготовлена из металла или металлизированного пластика и содержит основание (3) и две стенки (4), основание (3) имеет отверстия, в которые вставлены первые коннекторы (5) печатной платы, блоки (10) содержат соответственно пластиковый корпус с полостью, в которой расположена, по меньшей мере, одна печатная плата, пластиковый корпус имеет на своей передней торцевой стороне отверстие, в котором расположен, по меньшей мере, один коннектор (22) печатной платы, и отверстие на своей задней торцевой стороне, блоки (10) надеваются на стенки (4) ванны (2), а вставленный в основание (3) ванны (2) коннектор (5) печатной платы входит в отверстие задней торцевой стороны надетого блока (10) и контактирует с печатной платой блока (10), а также к заземляющему зажиму для блока. Техническим результатом является удешевление конструкции. 2 н. и 12 з.п. ф-лы, 11 ил.
