ЕР 1585185 А2, 12.10.2005. RU 2084994 C1, 20.07.1997. RU 2046471 С1, 20.10.1995. RU 2292100 С1, 20.01.2007. US 2004/183734 A1, 23.09.2004. ЕР 1792361 A1, 06.06.2007. DE 10210628 C1, 16.10.2003.
Имя заявителя:
КАЛЕАРО АНТЕННЕ С.П.А. (IT)
Изобретатели:
КАЛЕАРО Алессио (IT) КАЛЕАРО ЧИМАН Массимо (IT) ПИККОЛО Руди (IT)
Патентообладатели:
КАЛЕАРО АНТЕННЕ С.П.А. (IT)
Приоритетные данные:
20.01.2009 IT VI2009A000005
Реферат

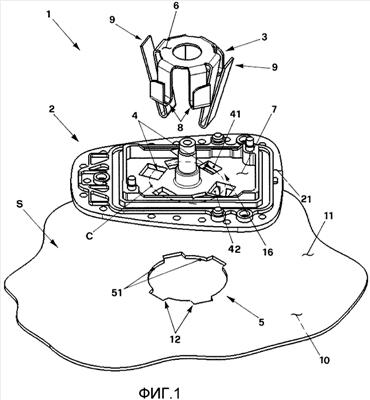

Изобретение относится к крепежным устройствам для антенн и способу установки антенны. Крепежное устройство (1) для закрепления антенны (А) на опорной поверхности (S), содержащее основание (2), выполненное с возможностью установки на опорной поверхности (S), и крепежный элемент (3), соединяющийся с нижележащим отверстием (5) в опорной поверхности (S), причем крепежный элемент (3) снабжен первой группой выступающих упругих лепестков (8), выполненных с возможностью фиксации основания (2) на опорной поверхности (S) за счет напорного действия первой группы упругих лепестков (8) на стенку (10) опорной поверхности (S) напротив стенки (11), которая поддерживает основание (2), при этом крепежный элемент (3) снабжен второй группой упругих лепестков (9), вводимых во множество выемок (12), имеющихся в кромке отверстия (5), когда первая и вторая группы упругих лепестков (8, 9) введены в отверстие (5) для введения и последующего перемещения основания (2) по опорной поверхности (S). Техническим результатом является возможность прочного закрепления антенны в направлении оси, перпендикулярной крыше автомобиля и в соответствии с направлением вращения антенны относительно крыши, обеспечение высокой устойчивости закрепления и упрощения снятия антенны. 2 н. и 17 з.п. ф-лы, 8 ил.
