Открытое акционерное общество "Обнинское научно-производственное предприятие "Технология" (ОАО "ОНПП "Технология") (RU)
Изобретатели:
Аноприенко Анатолий Иванович (RU) Воробьев Сергей Борисович (RU) Зарюгин Геннадий Давыдович (RU) Келина Ирина Юрьевна (RU) Полетаев Максим Евгеньевич (RU) Русин Михаил Юрьевич (RU)
Патентообладатели:
Открытое акционерное общество "Обнинское научно-производственное предприятие "Технология" (ОАО "ОНПП "Технология") (RU)
Реферат

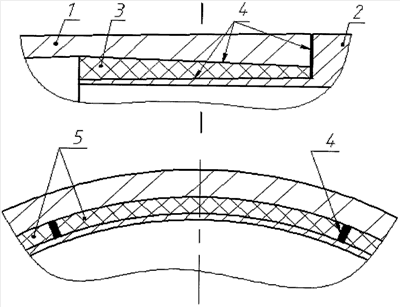

Изобретение относится к области создания конструкций антенных обтекателей высокоскоростных ракет с оболочками из жаростойких керамических материалов. Антенный обтекатель содержит керамическую оболочку, металлический стыковой шпангоут и расположенный между ними теплоизоляционный слой, образованный не менее чем двумя секторами, выполненными из термостойкого стеклопластика, и соединенный термостойким клеем с оболочкой и шпангоутом. Керамическая оболочка в зоне соединения с теплоизоляционным слоем выполнена по внутренней поверхности с обратным направлением конусности по отношению к конусности ее наружной поверхности, а внешняя поверхность стыкового шпангоута выполнена с конусностью, совпадающей с конусностью наружной поверхности керамической оболочки. Сектора теплоизоляционного слоя выполнены из термостойкого стеклопластика на основе полиимидного, алюмохромфосфатного или фенолформальдегидного связующих. Техническим результатом изобретения является обеспечение работоспособности антенного обтекателя в условиях повышенного теплосилового нагружения. 1 з.п. ф-лы, 1 ил.
