RU 2090958 С1, 20.09.1997. RU 2186444 С1, 27.07.2002. RU 2132586 С1, 27.06.1989. US 5323170 А, 21.06.1994. US 5059972 А, 22.10.1991. DE 3410503 А, 02.01.1986. WO 9212550 А1, 23.07.1992.
Имя заявителя:
Федеральное государственное унитарное предприятие "Обнинское научно-производственное предприятие "Технология" (RU)
Изобретатели:
Василенко Василий Васильевич (RU) Разкевич Степан Иванович (RU) Русин Михаил Юрьевич (RU) Платонов Виктор Васильевич (RU) Сальникова Татьяна Викторовна (RU)
Патентообладатели:
Федеральное государственное унитарное предприятие "Обнинское научно-производственное предприятие "Технология" (RU)
Реферат

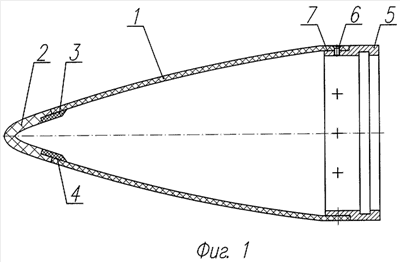

Изобретение предназначено для использования в конструкциях антенных обтекателей для ракет класса «воздух-поверхность». Техническим результатом является увеличение прочности соединения колпака с наконечником, повышение несущей способности, улучшение радиотехнических характеристик при повышенных тепловых и силовых нагрузках. Обтекатель включает однослойную конусообразную оболочку и эрозионно стойкий наконечник, выполненные из диэлектрического материала, связанные между собой клеевым соединением, металлическое кольцо, жестко скрепленное с конусообразной оболочкой, а в зоне стыка конусообразной оболочки и наконечника изнутри установлено промежуточное конусообразное кольцо, выполненное из аналогичного с наконечником материала и склеенное по соприкасающимся поверхностям клеем на эпоксикремнийорганической основе с наполнителем из порошкообразной окисной керамики, а на наружную и внутреннюю поверхности обтекателя нанесено лакокрасочное покрытие. Способ изготовления антенного обтекателя включает сборку антенного обтекателя в вертикальном стапеле с сосной фиксацией конусообразной оболочки, наконечника, промежуточного кольца и их склеивание с раздельным поджимом для конусообразной оболочки и промежуточного кольца и промежуточного кольца и наконечника с удельным давлением 0,01÷0,05 МПа и выдержкой 68÷72 часа при комнатной температуре или с выдержкой 2÷2,5 час при температуре 70÷90°С. 2 н. и 5 з.п. ф-лы, 4 ил., 1 табл.
