RU 2314605 С1, 10.01.2008. RU 2115980 С1, 20.07.1998. RU 2349008 C1, 10.03.2009. US 3215937 A, 02.11.1965. GB 2140215 A1, 21.11.1984. US 3594798 A, 20.07.1971.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "ВОЕННАЯ АКАДЕМИЯ СВЯЗИ имени С.М. Буденного" Министерства обороны Российской Федерации (RU)
Изобретатели:
Проценко Михаил Сергеевич (RU) Самуйлов Игорь Николаевич (RU) Ханжин Иван Владимирович (RU) Чернолес Владимир Петрович (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "ВОЕННАЯ АКАДЕМИЯ СВЯЗИ имени С.М. Буденного" Министерства обороны Российской Федерации (RU)
Реферат

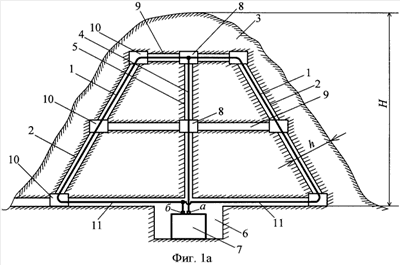

Изобретение относится к радиотехнике, а именно к антенной технике, и может быть использовано в качестве ненаправленной передающей подземной антенны в низкочастотном диапазоне. Техническим результатом является повышение эффективности и снижение экономических затрат на установку антенны. Низкочастотная подземная антенна состоит из двух пар наклонных проводников 1, установленных в наклонных скважинах 2, пробуренных параллельно склонам земной возвышенности 3, вертикального проводника 4, установленного в вертикальной скважине 5. Нижний конец вертикального проводника 4 подключен к первой клемме радиопередатчика 7. Нижние концы наклонных проводников 1 с помощью дополнительных проводников 11 подключены к второй клемме радиопередатчика 7. Наклонные скважины 2 пробурены попарно в двух ортогональных плоскостях. Антенна снабжена дополнительными буровыми камерами 10 для упрощения бурения наклонных скважин 2 и размещения в них наклонных проводников 1. 1 з.п. ф-лы, 6 ил.
