US 5339089 А, 16.08.1994. RU 2227948 C1, 27.04.2004. RU 2122263 C1, 20.11.1998. US 2750589 A, 12.06.1956. US 3757342 А, 04.09.1973. ЕР 0252779 A1, 13.01.1988.
Имя заявителя:
Харченко Константин Павлович (RU)
Изобретатели:
Харченко Константин Павлович (RU)
Патентообладатели:
Харченко Константин Павлович (RU)
Реферат

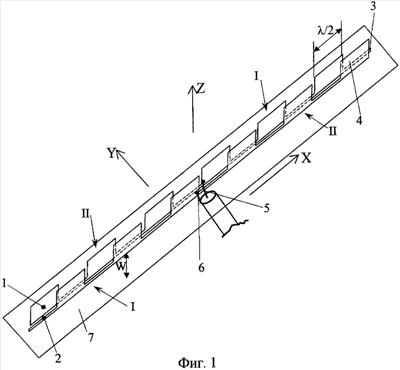

Изобретение относится к области радиотехники. Техническим результатом является увеличение широкополостности, коэффициента усиления, КПД и коэффициента направленного действия. Технический результат достигается за счет того, что устройство, состоящее из двух отрезков проводников, каждый из которых размещен в параллельных плоскостях и выполнен в виде узких пластин и широких пластин, соединенных и чередующихся между собой вдоль продольной оси, при этом узкие пластины одного отрезка проводников расположены напротив широких пластин другого отрезка проводников, снабжено экраном, установленным ортогонально плоскостям размещения отрезков проводников с зазором относительно них. Для каждого из отрезков проводников одна из сторон узкой пластины совмещена со стороной широкой пластины с образованием прямолинейных параллельных линий, расположенных между отрезками проводников с одного из их краев. Середина отрезков проводников предназначена для подключения ЭДС с помощью коаксиального кабеля, центральная жила которого подсоединена к области края широкой пластины одного из отрезков проводников, а наружная жила соответственно к обращенному к ней краю широкой пластины другого из отрезков проводников. 7 з.п. ф-лы, 3 ил.
