КАПЧИНСКИЙ Л.М. Телевизионные антенны. - М.: Энергия, 1979, с.77-80. RU 2048696 С1, 20.11.1995. RU 2291527 С2, 10.01.2007. RU 57518 U1, 10.10.2006. RU 28791 U1, 10.04.2003. SU 272396 A, 27.09.1970. JP 2008131548 A, 05.06.2008. JP 2005268956 A, 29.09.2005. WO 2005088526 A1, 22.09.2005. JP 2002299930 A, 11.10.2002.
Имя заявителя:
Лобов Алексей Алексеевич (RU)
Изобретатели:
Лобов Алексей Алексеевич (RU)
Патентообладатели:
Лобов Алексей Алексеевич (RU)
Реферат

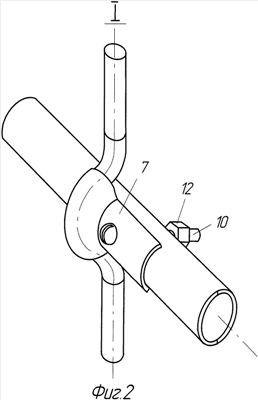

Изобретение относится к радиотехнике, в частности к конструкции антенн с линейными или петлевыми вибраторами. Предложенная антенна выполнена из круглых трубок или прутков и содержит несущую штангу, на которой закреплены антенные элементы: линейные вибраторы, петлевые вибраторы, директор, рефлектор, установленные на ней поперечно, для чего каждый антенный элемент, устанавливаемый на штангу, выполнен с полукруглым изгибом, радиус которого согласован с радиусом цилиндрической поверхности штанги на участке его установки. Крепление антенных элементов относительно штанги осуществлено держателями, изготовленными методом штамповки и состоящими из дугообразной скобы, имеющей форму в виде части тора, и накладки в виде дугообразно изогнутой пластины, выполненной, по меньшей мере, с одним отверстием, под крепежный элемент под резьбовое соединение. Повторяющие формы изогнутого антенного элемента скобы и накладки на участке изгиба антенного элемента, а также штанги на участке ее контакта с накладкой обеспечивают плотный контакт сопрягаемых элементов между собой, благодаря чему повышена механическая прочность антенны, что является техническим результатом изобретения. 1 з.п. ф-лы, 10 ил.
