RU 2200359 C1, 03.10.2003. RU 2265262 C1, 27.11.2005. RU 2196104 C2, 10.01.2003. DE 4329715 C1, 23.02.1995. US 5426444 A, 20.06.1995. GB 2015467 A, 12.09.1995.
Имя заявителя:
Открытое акционерное общество "Специальное конструкторское бюро приборостроения и автоматики" (RU)
Изобретатели:
Леонов Николай Александрович (RU) Борисов Владимир Александрович (RU) Карпенко Андрей Борисович (RU)
Патентообладатели:
Открытое акционерное общество "Специальное конструкторское бюро приборостроения и автоматики" (RU)
Реферат

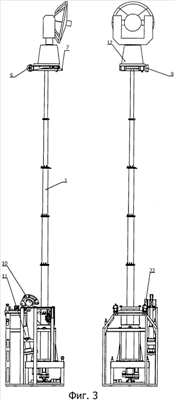

Изобретение относится к антенной технике, в частности к мобильным антенным установкам. Техническим результатом является создание компактного устройства, обеспечивающей возможность быстрого развертывания-свертывания антенны с независимой от шасси системой горизонтирования. В устройстве, содержащем основание, телескопическую подъемную мачту, смонтированную на основании, опорную платформу с антенной, согласно изобретению подъемная телескопическая мачта выполнена с электромеханическим приводом. Корпус мачты закреплен в кардановом подвесе, содержащем наружную и внутреннюю рамы, выполненные с возможностью поворота. Корпус мачты жестко связан с внутренней рамой и расположен продольной осью перпендикулярно к плоскости, образуемой осями вращения карданова подвеса. По осям вращения карданова подвеса установлены приводы горизонтирования платформы, электрически связанные с датчиком горизонта, закрепленным на мачте. Опорная платформа содержит неподвижную часть, жестко связанную с конечной ступенью телескопической мачты, и подвижную часть, связанную с неподвижной частью платформы осью вращения с возможностью их взаимного разворота, при этом по оси вращения подвижной части платформы установлен привод ее вращения. Антенна размещена на подвижной части опорной платформы таким образом, что в рабочем положении антенна расположена над мачтой, а в транспортном положении параллельно корпусу мачты. 4 з.п. ф-лы, 7 ил.
