ПОРТАТИВНЫЙ ПРИЕМОИНДИКАТОР СПУТНИКОВЫХ РАДИОНАВИГАЦИОННЫХ СИСТЕМ

Номер публикации патента: 2175801

Вид документа:  C1  Страна публикации:  RU  Рег. номер заявки:  2000109663/09		Получить полное описание патента

Реферат

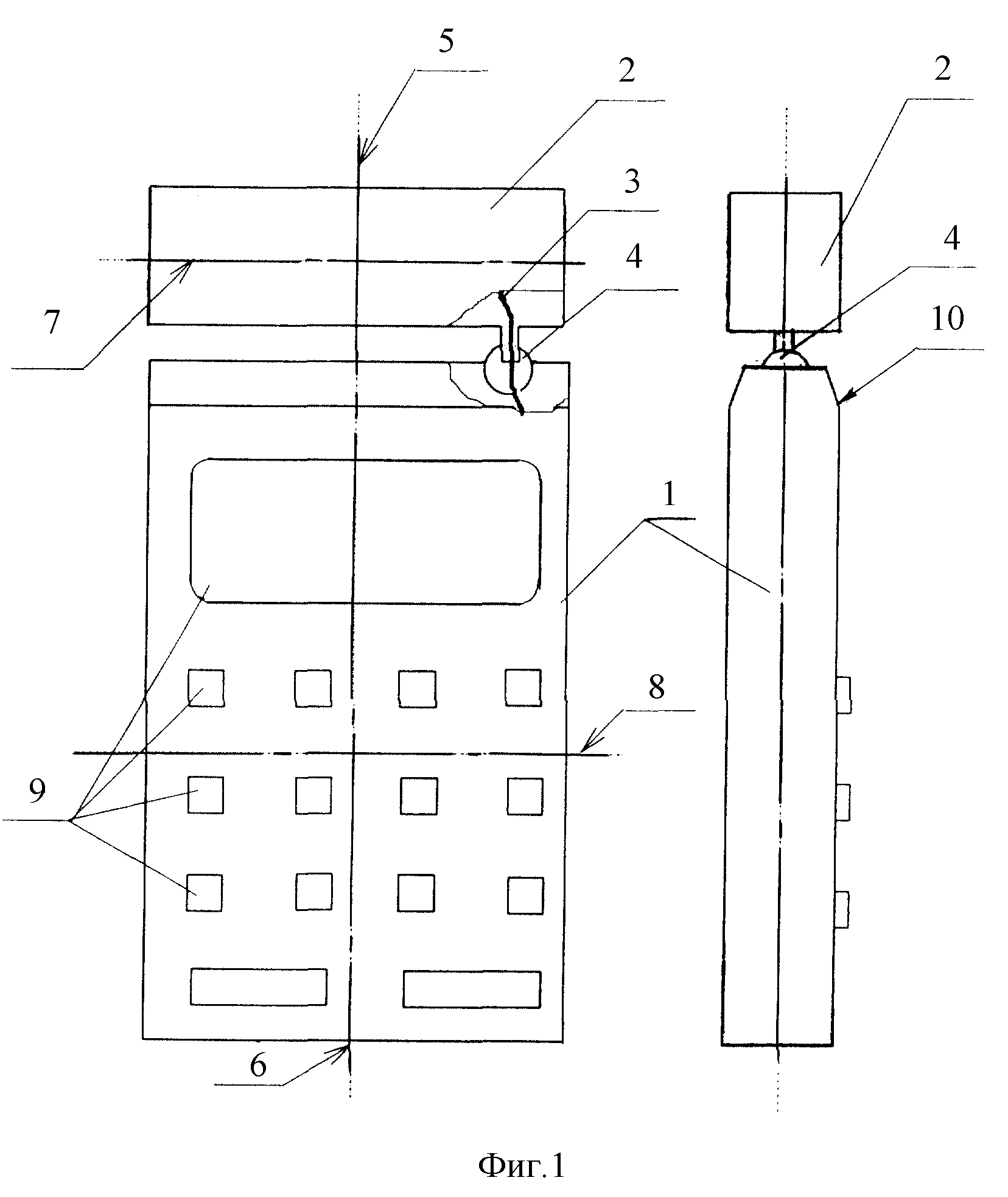

Изобретение относится к области конструирования радиоэлектронных устройств и может быть использовано в портативных (карманных) приемоиндикаторах спутниковых радионавигационных систем (СРНС) GPS и ГЛОНАСС, использующих для приема сигналов квадрифилярные антенны. Техническим результатом является удобство в пользовании при сохранении габаритов приемоиндикатора по ширине и минимизации экранирующего действия корпуса на антенну в рабочем положении. Заявляемый портативный приемоиндикатор спутниковых радионавигационных систем содержит вытянутый в продольном направлении корпус, выполненный в форме параллелепипеда, а также выполненную в форме параллелепипеда квадрифилярную антенну. Квадрифилярная антенна выполнена по длине не более ширины корпуса и закреплена с возможностью поворота на размещенном на торцевой поверхности верхней части корпуса сферическом шарнире, через который проложен соединительный кабель, так, что в положении хранения поперечная ось антенны параллельна продольной оси корпуса, продольная ось антенны параллельна поперечной оси корпуса, а в рабочем положении поперечные оси антенны и корпуса располагаются в перпендикулярных направлениях, продольная ось антенны направлена вертикально вверх, продольная ось корпуса - под углом к горизонтали. 2 ил.
