| АНТЕННАЯ СИСТЕМА МЕТЕОЛОКАТОРА |  |
Номер публикации патента: 2161847 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | H01Q001/38 | | Аналоги изобретения: | Справочник по радиолокации/Под ред. М.Сколник. - М.: Советское радио, 1977, с.135. RU 2087058 С1, 10.08.1997. WO 83100952, 17.03.1983. US 4450449, 22.05.1984. US 4899163, 06.02.1990. US 5367307, 22.11.1994. |
| Имя заявителя: | Дудин Дмитрий Николаевич | | Изобретатели: | Иванов В.Э.
Шабунин С.Н.
Князев С.Т. | | Патентообладатели: | Общество с ограниченной ответственностью предприятие "МЕТЕО" |
Реферат | |

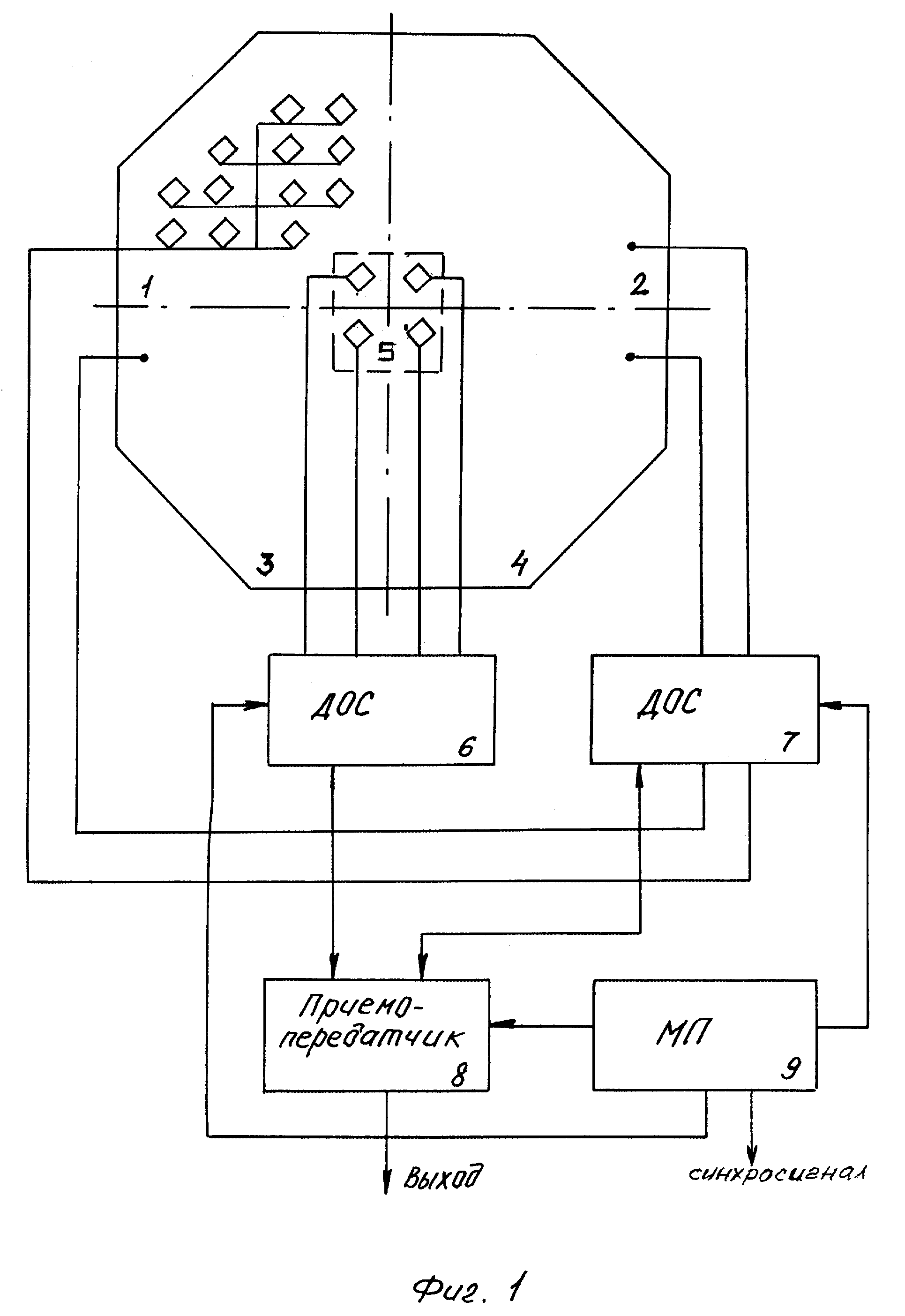

Изобретение относится к радиотехнике и может быть использовано в приемопередающей аппаратуре связи и радиолокации, в частности в антенных системах метеолокаторов для сопровождения аэрологических радиозондов (АРЗ) и метеорологических ракет. Техническим результатом изобретения является повышение эффективности и надежности сопровождения АРЗ, особенно на малых высотах и при больших угловых скоростях перемещения АРЗ (20 - 30o/с), при одновременном снижении аппаратурных затрат и, следовательно, стоимости. Антенная система метеолокатора содержит четырехсегментную антенную решетку, малую антенную решетку, две диаграммообразующие схемы, приемопередатчик и микропроцессор, причем каждый сегмент содержит решетку из двенадцати излучателей, расположенных в четыре ряда и в четыре этажа, выход каждого сегмента соединен с соответствующим входом/выходом первой диаграммообразующей схемы, малая антенная решетка содержит четыре одиночных излучателя, расположенных в центре четырехсегментной антенной решетки, а выход каждого одиночного излучателя соединен с соответствующим входом второй диаграммообразующей схемы, входы/выходы обеих диаграммообразующих схем соединены с соответствующими входами/выходами приемопередатчика, управляющие выходы микропроцессора соединены с управляющими входами диаграммообразующих схем и приемопередатчика, выход последнего является выходом системы. 5 ил., 1 табл.
|
