| ТУННЕЛЬНАЯ АНТЕННА |  |
Номер публикации патента: 2161846 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | H01Q001/04 | | Аналоги изобретения: | SU 1346000,24.03.1986. US 3435457 A, 07.12.1965. US 4837586 A, 29.12.1987. US 1373612 A, 05.04.1921. US 1388336 A, 23.08.1921. US 3680133 A, 25.07.1972. |
| Имя заявителя: | Центральное конструкторское бюро "Геофизика" | | Изобретатели: | Гаврилов В.К.
Готовко В.И.
Дегтерев А.С.
Качур И.Н.
Кононов Ю.М. | | Патентообладатели: | Центральное конструкторское бюро "Геофизика" |
Реферат | |

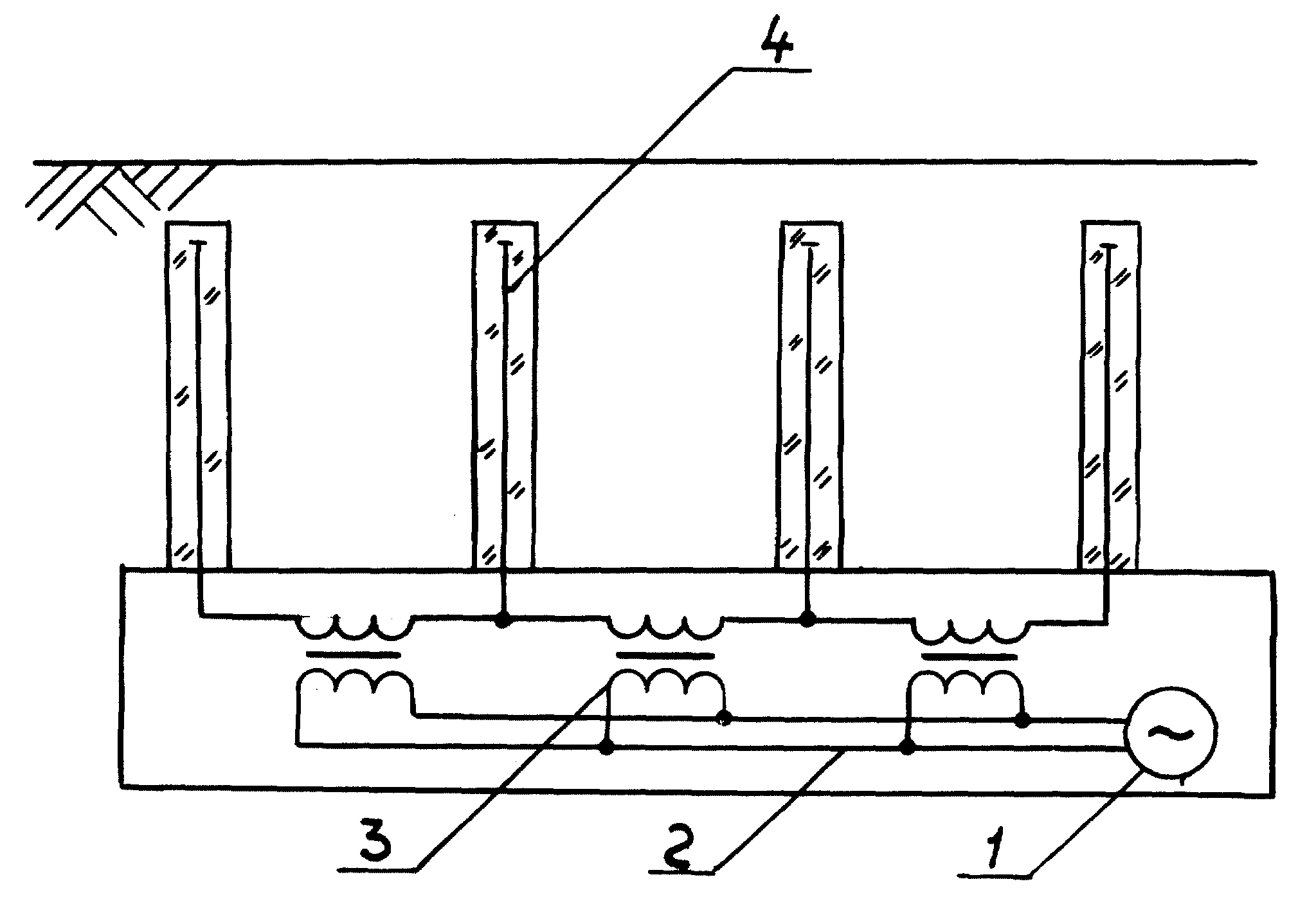

Изобретение относится к технике радиосвязи и может найти применение в системах связи аварийного оповещения. Техническим результатом является увеличение эффективности и надежности работы туннельной антенны. Туннельная антенна содержит подключенный к передатчику и уложенный вдоль туннеля изолированный провод, концевые участки которого размещены в скважинах, пробуренных из туннеля к поверхности земли, отличающаяся тем, что вдоль туннеля, на расстоянии друг от друга, не превышающем на рабочем частоте удвоенной толщины скин-слоя окружающего туннель грунта, пробурены дополнительные скважины, в которых размещены провода, соединенные с проводом в туннеле, а каждый из участков провода между скважинами подключен к передатчику с помощью согласующего трансформатора и общей линии питания. С целью увеличения ресурса работы в предлагаемой туннельной антенне концевые участки проводов изолированы от стенок скважин. 1 з.п.ф-лы, 1 ил.
|
