RU 2300833 C1, 10.06.2007. RU 2256263 C1, 10.07.2005. RU 2297699 C1, 20.04.2007. WO 9936992 A2, 22.07.1999. JP 2001189624 A, 10.07.2001. JP 2002335116 A, 22.11.2002.
Имя заявителя:
Открытое акционерное общество "Научно-исследовательский институт Приборостроения имени В.В. Тихомирова" (RU)
Изобретатели:
Митин Владимир Александрович (RU) Синани Анатолий Исакович (RU) Алексеев Олег Станиславович (RU) Лапшин Виктор Илларионович (RU)
Патентообладатели:
Открытое акционерное общество "Научно-исследовательский институт Приборостроения имени В.В. Тихомирова" (RU)
Реферат

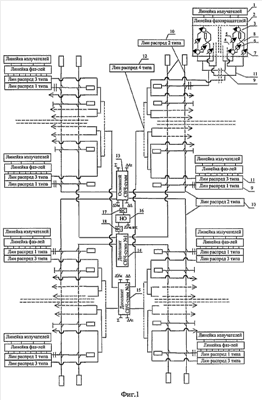

Изобретение относится к радиотехнической промышленности и может быть использовано в СВЧ антенной технике в составе антенных решеток различного назначения. Техническим результатом является упрощение конструкции и обеспечение работы только с одним независимо сканирующим лучом. Устройство состоит из линеек излучателей, фазовращателей и распределительной системы, выполненной из распределителей первого типа, входы которых соединены с соответствующими выходами распределителя второго типа, входы которых соединены, соответственно, с выходами основного и дополнительного СВЧ-сумматоров, соединенных между собой по одному разностному входу через фазирующие секции и направленный ответвитель. В каждом канале между выходами линеек распределителей первого типа и фазовращателями, а также между фазовращателями и соответствующими каналами линеек излучателей двумя своими плечами присоединены циркуляторы, третьи плечи циркуляторов присоединены к разделяющим устройствам таким образом, что сигналы от линеек излучателей через циркуляторы поступают на выходы разделяющих устройств, одни из входов которых через дополнительные фазовращатели соединены с выходами линеек распределителей первого типа, а другие входы через другие дополнительные фазовращатели соединены с выходами второй, независимой распределительной системы. Распределители первого, третьего и четвертого типов выполнены на гибридных балансных элементах по параллельной схеме деления сигнала. 2 ил.
