RU 2328062 С1, 27.06.2008. RU 94062 U1, 10.05.2010. RU 89285 U1, 27.11.2009. US 6255918 B1, 03.07.2001. US 4054875 A, 18.10.1977. GB 900229 A, 04.07.1962.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Национальный исследовательский Томский политехнический университет" (RU)
Изобретатели:
Арбузов Андрей Юрьевич (RU) Новиков Сергей Автономович (RU) Пересыпкин Антон Сергеевич (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Национальный исследовательский Томский политехнический университет" (RU)
Реферат

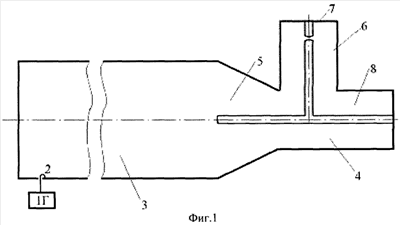

Изобретение относится к технике СВЧ, предназначено для формирования высокочастотных импульсов и может быть использовано в радиолокации, в системах связи, исследовании газового разряда и плазмы. Технический результат заключается в увеличении коэффициента усиления и коэффициента полезного действия. Компрессор СВЧ импульсов, так же как и в прототипе, содержит СВЧ генератор, подключенный к накопительному резонатору, коаксиальный тройник, к первому плечу которого подсоединен накопительный резонатор, во втором короткозамкнутом плече размещен коммутатор, выполненный в виде зазора в центральном проводнике, третье плечо является выходом СВЧ компрессора. Накопительный резонатор выполнен полым цилиндрическим длиной в·n/2, где - длина волны в накопительном цилиндрическом резонаторе, n - целое число, X - длина волны, кр=2.62R - критическая длина волны, R - радиус поперечного сечения резонатора, а первое плечо выполнено в виде коаксиального рупора с диаметром поперечного сечения внешнего проводника, равным диаметрам поперечного сечения накопительного резонатора и внешнего коаксиального тройника. 2 ил.
