Государственное образовательное учреждение высшего профессионального образования "Московский энергетический институт (технический университет)" (ГОУВПО "МЭИ (ТУ)") (RU)
Изобретатели:
Бунин Анатолий Вениаминович (RU) Вишняков Сергей Викторович (RU) Геворкян Владимир Мушегович (RU) Казанцев Юрий Алексеевич (RU) Михалин Сергей Николаевич (RU) Полукаров Валерий Иванович (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Московский энергетический институт (технический университет)" (ГОУВПО "МЭИ (ТУ)") (RU)
Реферат

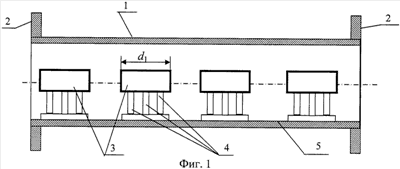

Изобретение относится к области радиотехники, а именно к технике СВЧ. Техническим результатом является улучшение теплоотвода от открытых дисковых диэлектрических резонаторов при сохранении высокой эффективной собственной добротности резонансных звеньев фильтра и высоких электрических характеристик фильтра. Полосно-пропускающий фильтр содержит полый металлический экран (МЭ) (1), на концах которого установлены присоединители (2) к трактам подводящих линий, n открытых дисковых (ОД) диэлектрических резонаторов (3), где целое число n1, держатели в виде металлических штырей (МШ) (4), торцевые поверхности которых припаяны к внутренней поверхности (5) полого МЭ (1). На противоположные торцевые поверхности каждого из трех МШ (4) одинаковой длины приклеены плоской поверхностью ОД диэлектрические резонаторы (3). После подключения присоединителей (2) в цепь с распространяющейся СВЧ-волной крайние ОД диэлектрические резонаторы (3) обеспечивают ввод и вывод энергии в системе фильтр-линия передачи. Полый МЭ (1), запредельный в рабочей полосе частот фильтра, исключает внеполосную передачу энергии между входом и выходом и обеспечивает электромагнитную связь ОД диэлектрических резонаторов (3) между собой. 4 з.п.ф-лы, 5 ил.
