SU 1798840 A1, 28.02.1993. SU 807415 A1, 23.02.1981. RU 2258280 A, 10.08.2005. RU 2022421 С1, 30.10.1994. RU 2324266 С2, 10.05.2008. SU 496625 A1, 25.12.1975. RU 2137264 С1, 10.09.1999. US 3530407 A1, 22.09.1970. US 4577167 A1, 18.03.1986. US 4901042 A1, 13.02.1990.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Новосибирский государственный технический университет" (RU)
Изобретатели:
Плавский Леонид Григорьевич (RU) Шауро Геннадий Семенович (RU) Яковлева Мария Владимировна (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Новосибирский государственный технический университет" (RU)
Реферат

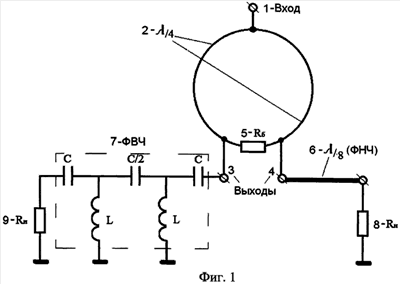

Изобретение относится к технике сверхвысоких частот, в качестве схем сложения транзисторных усилителей мощности, используемых в предварительных и оконечных каскадах. Делитель мощности содержит входное плечо, подключенное через четвертьволновые отрезки линии передачи к выходным плечам, где между выходными плечами включен балластный резистор, в одно выходное плечо введен фильтр верхних частот, а в другое - отрезок линии передачи длиной /8, являющийся фильтром нижних частот. Техническим результатом является обеспечение расширения полосы КСВН входа делителя мощности при любых значениях сопротивления нагрузки, за счет обеспечения свойства квадратурности в широкой полосе частот. 5 ил.
