ПЛОСКАЯ РЕШЕТКА АНТЕНН ДИФРАКЦИОННОГО ИЗЛУЧЕНИЯ И ДЕЛИТЕЛЬ МОЩНОСТИ, ИСПОЛЬЗУЕМЫЙ В НЕЙ

Номер публикации патента: 2449435

Вид документа:	C1
Страна публикации:	RU
Рег. номер заявки:	2011104303/07

Получить полное описание патента

Редакция МПК:	6
Основные коды МПК:	H01Q013/00 H01P005/12
Аналоги изобретения:	RU 2007795 C1, 15.02.1994. RU 2348091 C1, 27.02.2009. RU 2060572 C1, 20.05.1996. RU 2016444 C1, 15.07.1994. RU 2278453 C1, 20.06.2006. US 4851855 A, 25.07.1989. US 5057842 A, 15.10.1991. US 4926145 A, 15.05.1990. GB 1074899 A, 05.07.1967. GB 1081688 A, 31.08.1967. EP 0126626 A2, 28.11.1984. EP 0252779 A1, 13.01.1988.

Имя заявителя:	Государственное образовательное учреждение высшего профессионального образования Новгородский государственный университет имени Ярослава Мудрого (RU)
Изобретатели:	Петров Евгений Васильевич (RU) Кустов Сергей Михайлович (RU) Захаров Максим Сергеевич (RU)
Патентообладатели:	Государственное образовательное учреждение высшего профессионального образования Новгородский государственный университет имени Ярослава Мудрого (RU)

Реферат

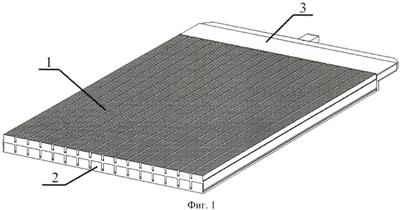

Изобретение относится к радиотехнике СВЧ и может быть использовано в РЛС и системах связи, преимущественно в сантиметровом и миллиметровом диапазоне длин волн. Плоская антенная решетка дифракционного излучения состоит из решетки направляющих систем поверхностных волн типа прямоугольный диэлектрический волновод, расположенной под углом к двумерной решетке периодических неоднородностей гребенчатого типа, и возбудителя поверхностных волн в виде компактного делителя мощности волноводного типа. Делитель мощности волноводного типа содержит H-плоскостной волноводный тройник с согласующими элементами типа емкостный штырь и согласующий клин, два симметрично расположенных последовательных волноводно-щелевых делителя мощности со щелями связи различной длины, соединяющими магистральный волновод с выходными волноводами, снабженными диэлектрическими вставками различной длины, выполненными как единое целое с диэлектрическими волноводами решетки антенн дифракционного излучения, крайние выходные волноводы имеют полную связь с магистральным волноводом через согласованный 90-градусный изгиб волновода. Техническим результатом является компактная, технологичная, плоская решетка излучателей с высоким коэффициентом использования поверхности антенны. 2 н.п. ф-лы, 4 ил.
