МНОГОКАНАЛЬНЫЙ ДЕЛИТЕЛЬ МОЩНОСТИ

Номер публикации патента: 2396645

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2009127218/09
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: H01P005/12
Аналоги изобретения: RU 2022421 C1, 30.10.1994. RU 2324266 C1, 10.05.2008. RU 2231177 С1, 20.06.2004. US 3530407 А, 22.09.1970. US 4577167 А, 18.03.1986. JP 53049930 А, 06.05.1978.

Имя заявителя: Открытое акционерное общество "Научно-исследовательский институт приборостроения имени В.В. Тихомирова" (RU)
Изобретатели: Лапшин Виктор Илларионович (RU)
Трусилова Ирина Владимировна (RU)
Зелепукина Галина Васильевна (RU)
Кузьменков Виктор Михайлович (RU)
Синани Анатолий Исакович (RU)
Патентообладатели: Открытое акционерное общество "Научно-исследовательский институт приборостроения имени В.В. Тихомирова" (RU)

Реферат

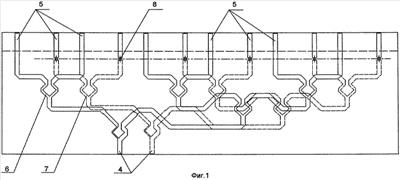

Изобретение относится к технике сверхвысоких частот и может быть использовано в различных радиотехнических устройствах, например, для формирования амплитудно-фазового распределения в приемопередающих активных фазированных антенных решетках. Техническим результатом является достижение возможности формирования двух независимых амплитудных распределений. Многоканальный делитель мощности содержит первую диэлектрическую подложку, на одной стороне которой закреплено заземляющее основание, а на другой ее стороне - входной полосковый проводник и выходные полосковые проводники. Для достижения технического результата введены вторая диэлектрическая подложка, закрепленная на другой стороне заземляющего основания, N-1 делителей Вилкинсона, соединенных по параллельной схеме на первой диэлектрической подложке. Вторая диэлектрическая подложка снабжена N-1 делителей Вилкинсона, соединенных по параллельной схеме и расположенных со смещением относительно делителей Вилкинсона первой диэлектрической подложки. Второй входной полосковый проводник расположен на второй диэлектрической подложке, a 2N выходных микрополосковых проводников расположены на первой диэлектрической подложке. Каждый из N выходных микрополосковых проводников связан соответственно через СВЧ-переход с делителями Вилкинсона, расположенными на второй диэлектрической подложке, где N - целое число больше 1. 2 ил.
