| СВЕРХВЫСОКОЧАСТОТНЫЙ ВОЗБУДИТЕЛЬ БЕЗЭЛЕКТРОДНОЙ ГАЗОРАЗРЯДНОЙ ЛАМПЫ |  |
Номер публикации патента: 2161844 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | H01J065/04 H01P005/103 | | Аналоги изобретения: | US 5525865 А, 11.06.1996. RU 2143151 C1, 20.12.1998. US 5594303 A, 14.01.1997. US 3942058 A, 02.03.1976. FR 2622351 A1, 28.04.1989. FR 2441921 Al, 13.06.1980. EP 0942457 A2,15.09.1999. |
| Имя заявителя: | Государственное унитарное предприятие "Всероссийский электротехнический институт им. В.И. Ленина" | | Изобретатели: | Шлифер Э.Д. | | Патентообладатели: | Государственное унитарное предприятие "Всероссийский электротехнический институт им. В.И. Ленина" |
Реферат | |

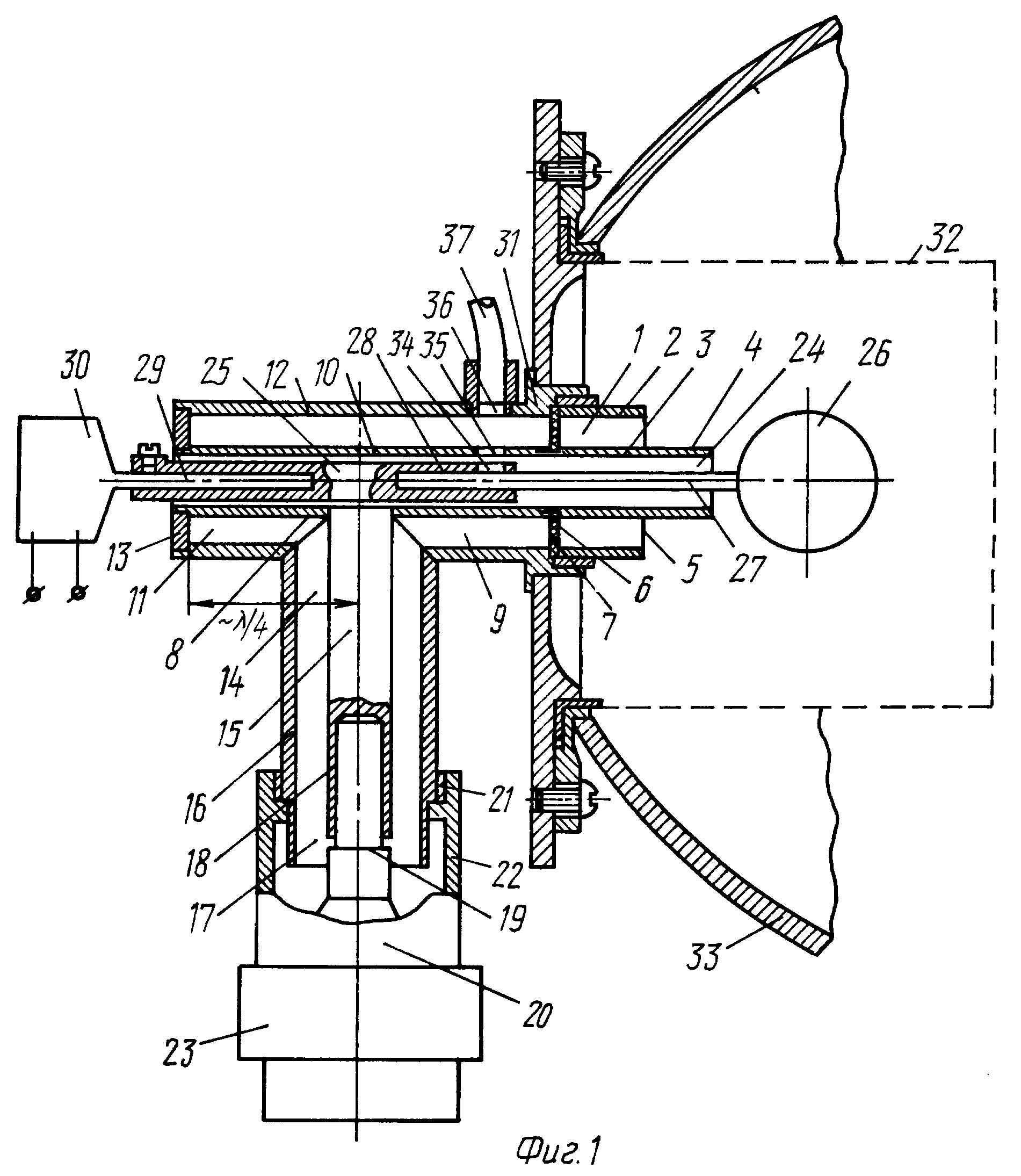

Предлагаемое изобретение относится к технике сверхвысоких частот (СВЧ) и, в частности, к устройствам СВЧ-накачки безэлектродных газоразрядных источников оптического излучения, применяемых в светильниках и облучателях. Технический результат заключается в создании компактного устройства, одновременно обеспечивающего: улучшенную пространственную однородность распределения потока оптического излучения; уменьшение вредных СВЧ-излучений на рабочей частоте и частотах гармоник; возможность использования СВЧ-возбудителя совместно с различными формирователями потока оптического излучения. Устройство содержит коаксиальную линию передачи, центральный проводник которой снабжен участком, выступающим за пределы выходного конца наружного проводника, коаксиальная линия на ее входном конце снабжена трехплечим разветвителем, в котором вдоль общей оси с коаксиальной линией размещены выходное плечо и плечо с короткозамыкателем, имеющие общие с коаксиальной линией наружный и центральный проводники, а входное плечо расположено вдоль оси, пересекающей общую ось короткозамкнутого и выходного плечи разветвителя на расстоянии четверти рабочей длины волны от короткозамыкателя. Предусмотрено выполнение центрального проводника, являющегося общим для короткозамкнутого и выходного плеч разветвителя, а также для коаксиальной линии, в виде трубки, внутри которой вдоль ее оси размещается с возможностью вращения вокруг этой оси присоединительная муфта со стержнем-держателем. 2 ил.
|
