Государственное образовательное учреждение высшего профессионального образования "Московский государственный технический университет имени Н.Э. Баумана (МГТУ им. Н.Э. Баумана) (RU)
Изобретатели:
Голубцов Максим Евгеньевич (RU) Русов Юрий Сергеевич (RU) Крехтунов Владимир Михайлович (RU) Нефедов Сергей Игоревич (RU) Фирсенков Анатолий Иванович (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Московский государственный технический университет имени Н.Э. Баумана (МГТУ им. Н.Э. Баумана) (RU)
Реферат

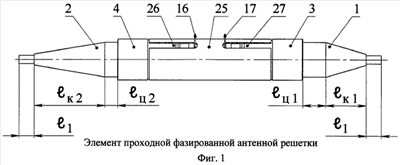

Изобретение относится к области радиотехники СВЧ- и КВЧ-диапазонов. Техническим результатом является уменьшение поперечных размеров, снижение уровня вносимых СВЧ-потерь, увеличение коэффициента усиления ФАР, упрощение конструкции, повышение ее технологичности, прочности и стойкости к ударным и вибрационным воздействиям. Устройство содержит приемный и апертурный диэлектрические излучатели (ДИ), волноводный ферритовый фазовращатель (ФВ) фарадеевского типа и корпус в виде тонкостенной гильзы. Фазовращатель состоит из ферритового стержня (ФС) в виде N-гранной призмы (N4), размещенного вместе с обмоткой его продольного намагничивания внутри магнитопровода в виде N П-образных ферритовых скоб, расположенных по одной на каждой грани ФС. Волновод элемента ФАР включает волновод, образованный пленкой токопроводящего покрытия боковой поверхности ФС, волноводы излучателей, согласующие и соединительные волноводы. Между торцами ФС и торцами ДИ размещены диэлектрические вставки в виде шайб, выполненные из материала с диэлектрической проницаемостью в=9,510,5. Ферритовый блок центрируется в корпусе диэлектрическими шайбами, внешняя поверхность которых, как и полочек ферритовых скоб, выполнена по форме внутренней поверхности корпуса. Диэлектрический излучатель имеет форму круглого стержня, на конце которого установлен согласующий трансформатор. 5 ил.
