ПЕРЕКЛЮЧАЕМЫЙ ЭЛЕКТРОННЫМ ПУЧКОМ КОММУТАТОР ДЛЯ АКТИВНОГО КОМПРЕССОРА СВЧ ИМПУЛЬСОВ

Номер публикации патента: 2461922

Вид документа:	C1
Страна публикации:	RU
Рег. номер заявки:	2011101787/07

Получить полное описание патента

Редакция МПК:	6
Основные коды МПК:	H01P001/10
Аналоги изобретения:	RU 2328062 C1, 27.06.2008. RU 94062 U1, 10.05.2010. RU 2387055 C1, 20.04.2010. RU 2293404 C1 10.02.2007. US 2007030090 C1, 08.02.2007. IT 1114358 B, 27.01.1986.

Имя заявителя:	Учреждение Российской академии наук Институт прикладной физики РАН (RU)
Изобретатели:	Вихарев Анатолий Леонтьевич (RU) Исаев Владимир Александрович (RU) Лобаев Михаил Александрович (RU) Иванов Олег Андреевич (RU)
Патентообладатели:	Учреждение Российской академии наук Институт прикладной физики РАН (RU)

Реферат

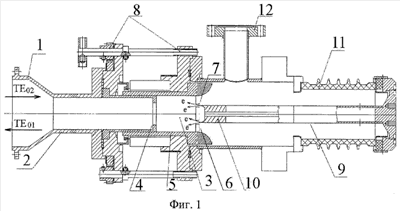

Изобретение относится к электронике больших мощностей. Разработанный коммутатор для активного компрессора СВЧ импульсов сантиметрового диапазона состоит из одномодовой волноводной системы с узлом ввода электронного пучка, соединенной с коническим рупором с заданным углом наклона. Технический результат - повышение уровня коммутируемой СВЧ мощности и стабильности срабатывания. Одномодовая волноводная система включает в себя круглый волновод выбранной длины, соединенный через подвижную диафрагму с резонатором коммутатора, образованным другим круглым волноводом на моде TE₀₁ и двумя диафрагмами на противоположных торцах волновода. Одна из диафрагм является подвижной, а вторая неподвижная диафрагма служит анодом электронной пушки, трубчатый лезвийный катод которой, установленный на подвижном катододержателе, расположен за упомянутой неподвижной диафрагмой. 2 з. п. ф-лы, 4 ил.
