RU 2321106 C1, 27.03.2008. RU 2316086 C1, 27.01.2008. RU 2367066 C1, 10.09.2009. JP 61208307 A, 16.09.1986. JP 1305601 A, 08.12.1989. CA 2202457 A1, 11.10.1998. JP 2002368566 A, 20.12.2002.
Имя заявителя:
Федеральное государственное унитарное предприятие "Научно-производственное предприятие "Исток" (ФГУП НПП "Исток") (RU)
Изобретатели:
Балыко Александр Карпович (RU) Мякиньков Виталий Юрьевич (RU) Иванова Екатерина Игоревна (RU) Сафонова Галина Васильевна (RU) Катасова Лидия Николаевна (RU)
Патентообладатели:
Федеральное государственное унитарное предприятие "Научно-производственное предприятие "Исток" (ФГУП НПП "Исток") (RU)
Реферат

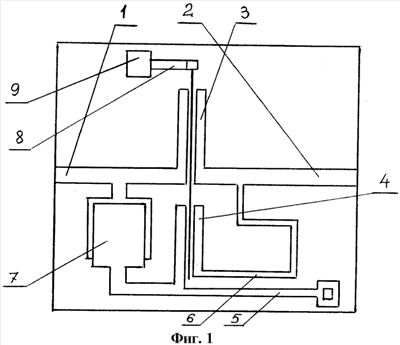

Изобретение относится к области радиотехники. Техническим результатом является расширение рабочей полосы частот, снижение величины прямых потерь СВЧ и снижение величины коэффициента стоячей волны напряжения. Фазовращатель СВЧ содержит две линии передачи с одинаковыми волновыми сопротивлениями, одна из которых предназначена для входа СВЧ сигнала, а другая - для выхода, два полевых транзистора с барьером Шотки, две индуктивности и емкость. Исток первого полевого транзистора с барьером Шотки соединен с линией передачи на входе. Один из концов первой индуктивности соединен с одним из концов емкости. Один из концов второй индуктивности соединен с линией передачи на выходе, а другой ее конец - со стоком второго полевого транзистора с барьером Шотки. Затворы обоих полевых транзисторов с барьером Шотки соединены между собой и с одним источником постоянного управляющего напряжения. Для достижения указанного технического результата устройство снабжено резистором с сопротивлением, равным десятикратной величине волнового сопротивления линии передачи на входе или на выходе. При этом сток первого полевого транзистора с барьером Шотки соединен с линией передачи на выходе. Исток второго полевого транзистора с барьером Шотки соединен одновременно с одним из концов первой индуктивности и с одним из концов емкости, другой конец емкости соединен с линией передачи на входе. Другой конец первой индуктивности заземлен, а затворы обоих полевых транзисторов с барьером Шотки соединены с одним источником постоянного управляющего напряжения через упомянутый резистор. 5 ил.
