SU 1799205 А1, 10.02.1996. SU 1657031 А1, 20.09.1995. SU 1218431 А1, 15.03.1986. RU 2030821 С1, 10.03.1995. US 3805193 А1, 16.04.1974. US 5216327 А, 19.12.1991. US 2004212461 A1, 28.10.2004.
Имя заявителя:
Рыженко Дмитрий Сергеевич (RU)
Изобретатели:
Рыженко Дмитрий Сергеевич (RU) Митрохин Владимир Николаевич (RU) Тягунов Виктор Александрович (RU)
Патентообладатели:
Рыженко Дмитрий Сергеевич (RU)
Реферат

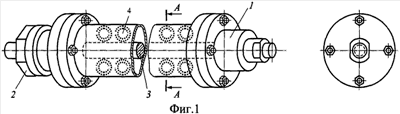

Изобретение относится к области техники СВЧ и КВЧ и может быть использовано в радиоприемных устройствах. Фильтр выполнен на отрезке коаксиального волновода. Внутрь коаксиального волновода в пространстве между центральной жилой и наружным металлическим цилиндром, по обе стороны от центральной жилы помещены 2 пластины из метаматериала, представляющие собой резонаторы из двойных разомкнутых колец, сформированные в виде печатных плат. Резонаторы расположены в плоскости, перпендикулярной к торцу волновода. Разрезы параллельны центральной жиле. На резонансной частоте, соответствующей отрицательным значениям магнитной проницаемости, резонаторы из метаматериала препятствует прохождению СВЧ волн в широкой полосе частот, и, следовательно, такая конструкция работает как заградительный фильтр. Техническим результатом является расширение диапазона и снижение трудоемкости изготовления. 3 ил.
