RU 2376689 С2, 20.12.2009. SU 1795528 А1, 15.02.1993. ЕР 0162334 А2, 27.11.1985. US 2999213 А, 05.09.1961.
Имя заявителя:
Открытое акционерное общество "Корпорация "Фазотрон-научно-исследовательский институт радиостроения (RU)
Изобретатели:
Кубанов Николай Викторович (RU) Новожилов Андрей Владимирович (RU)
Патентообладатели:
Открытое акционерное общество "Корпорация "Фазотрон-научно-исследовательский институт радиостроения (RU)
Реферат

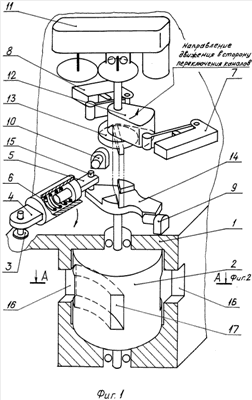

Изобретение предназначено для транспортировки СВЧ-энергии от передатчика к антенному устройству или к другому устройству, например к волноводной нагрузке. Технический результат - обеспечение защиты передатчика от короткого замыкания в волноводном тракте в момент переключения СВЧ-энергии. Для этого корпус переключателя снабжен дополнительным устройством, состоящим из рычага в виде кулисы (4) с подпружиненным плунжером (5), взаимодействующим со штифтом (15), укрепленным на полумуфте с пазом (14), соединенной с ротором переключателя (2), а на выходной оси редуктора (11) привода поворота ротора укреплены кулачок (12), взаимодействующий с микровыключателями (7) и (8), и полумуфта с выступом (13), подвижно соединенная с ротором через полумуфту с пазом (14), имеющую заданный свободный ход, достаточный для включения или отключения источника СВЧ-энергии. 3 ил.
