RU 2265259 C1, 27.11.2005. SU 1756983 A1, 23.08.1992. RU 2149484 C1, 20.05.2000. US 3838362 A, 24.09.1974. US 4546471 A, 08.10.1985. DE 3111196 A1, 30.09.1982.
Имя заявителя:
Закрытое акционерное общество "Научно-производственная фирма Микран" (RU)
Изобретатели:
Неволин Александр Руфович (RU) Попов Дмитрий Александрович (RU)
Патентообладатели:
Закрытое акционерное общество "Научно-производственная фирма Микран" (RU)
Реферат

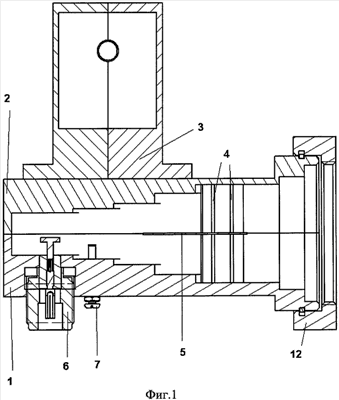

Изобретение относится к области антенной техники и может быть использовано в радиотехнических системах различного назначения в качестве базового элемента облучателя зеркальных антенн для обеспечения режима двойного использования частоты за счет поляризационной развязки. Техническим результатом является уменьшение габаритов. Поляризационный селектор включает квадратный волновод, к боковым стенкам которого симметрично подходят два прямоугольных плавно сужающихся волновода, на входах которых вертикально установлены стержни, а за ними, в квадратном волноводе, горизонтально расположены металлическая пластина и трансформирующий ступенчатый переход к прямоугольному сечению, а симметрично расположенные прямоугольные волноводы заканчиваются внутренними коаксиально-волноводными переходами, которые входят в два более узких симметрично расположенных прямоугольных волновода, повернутых на угол 90° относительно входного волновода, и сведены в один прямоугольный волновод. 6 ил.
