RU 2340046 C1, 27.11.2008. RU 70412 U1, 20.01.2008. RU 2395872 C1, 27.07.2010. US 4647877 A, 03.03.1987. US 5258626 A, 02.11.1993. US 2003227348 A1, 11.12.2003. ЕР 0612118 A1, 24.08.1994.
Имя заявителя:
Учреждение Российской академии наук Институт физики им. Л.В. Киренского Сибирского отделения РАН (RU)
Изобретатели:
Беляев Борис Афанасьевич (RU) Говорун Илья Валерьевич (RU) Лексиков Александр Александрович (RU) Сержантов Алексей Михайлович (RU)
Патентообладатели:
Учреждение Российской академии наук Институт физики им. Л.В. Киренского Сибирского отделения РАН (RU)
Реферат

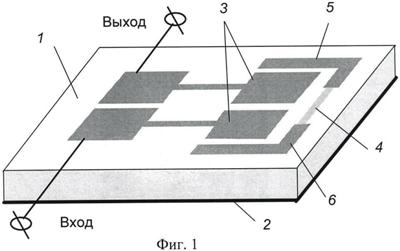

Микрополосковое защитное устройство относится к технике сверхвысоких частот и предназначено для защиты радиоприемных устройств, в частности приемников радиолокационных станций от воздействия электромагнитных колебаний большой мощности. Оно содержит диэлектрическую подложку, на одну сторону которой нанесен металлический слой, являющийся заземляемым основанием, а на вторую нанесены металлические полосковые проводники входного и выходного резонаторов, связанных между собой электромагнитно, причем их конфигурация и расстояние между ними выбраны такими, чтобы на центральной частоте рабочей полосы устройства их коэффициент связи был близок к нулю. В режиме пропускания связь между этими резонаторами осуществляется через линию, состоящую из трех отрезков, два из которых выполнены из нормального металла, а один - из высокотемпературного сверхпроводника (ВТСП), причем суммарная электрическая длина этой линии является резонансной на рабочей частоте устройства или близкой к ней. Техническим результатом изобретения является расширение полосы рабочих частот и понижение порога срабатывания. 4 ил.
