RU 2267192 С1, 27.12.2005. RU 16044 U1, 27.11.2000. RU 2171522 C1, 27.07.2001. RU 61465 U1, 27.02.2007. RU 55209 U1, 27.02.2006. RU 60793 U1, 27.01.2007. RU 6253444 B1, 03.07.2001. EP 1459408 B1, 21.03.2007. EP 418630 A, 27.03.1991. US 4295109 A, 13.10.1981.
Имя заявителя:
Открытое акционерное общество Центральное конструкторское бюро аппаратостроения (RU)
Изобретатели:
Хомяков Александр Викторович (RU) Манаенков Евгений Васильевич (RU) Иванов Андрей Викторович (RU)
Патентообладатели:
Открытое акционерное общество Центральное конструкторское бюро аппаратостроения (RU)
Реферат

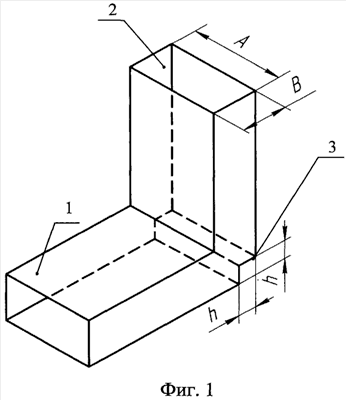

Изобретение относится к радиотехнике, а именно к волноводным элементам, и может быть использовано в волноводной, антенной и СВЧ-измерительной технике. Техническим результатом заявленного уголкового изгиба является упрощение его конструкции при расширении его технических возможностей. Уголковый изгиб волноводного тракта содержит входной волновод 1, выходной волновод 2 и согласующую неоднородность 3, выполненую в виде прямоугольного параллелепипеда, причем одно из его ребер совпадает с ребром, образованным наружными стенками сопряженных волноводов, а две противоположные грани, ортогональные данному ребру, совпадают с совмещенными стенками входного и выходного волноводов в плоскости изгиба. Раскрыто конкретное конструктивное выполнение уголкового изгиба. 3 з.п. ф-лы, 6 ил.
