Федеральное государственное унитарное предприятие "Научно-производственное предприятие "Исток" (ФГУП НПП "Исток") (RU)
Изобретатели:
Балыко Александр Карпович (RU) Королев Александр Николаевич (RU) Мякиньков Виталий Юрьевич (RU) Вахламова Марина Юрьевна (RU) Коцюба Александр Михайлович (RU)
Патентообладатели:
Федеральное государственное унитарное предприятие "Научно-производственное предприятие "Исток" (ФГУП НПП "Исток") (RU)
Реферат

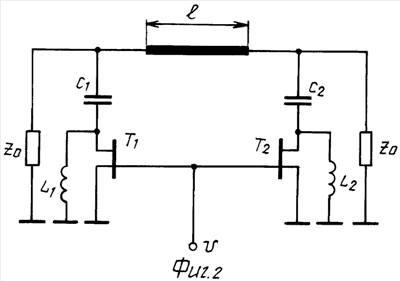

Изобретение относится к электронной технике, а именно к фазовращателям СВЧ на полупроводниковых приборах. Техническим результатом изобретения является снижение прямых потерь СВЧ, коэффициентов стоячей волны напряжения на входе и выходе и расширение рабочей полосы частот. Это достигается за счет того, что в известный фазовращатель СВЧ, содержащий две линии передачи с одинаковыми волновыми сопротивлениями, одна из которых предназначена для входа СВЧ-сигнала, другая - для выхода, два полевых транзистора с барьером Шотки, индуктивности и емкости одинаковой величины, дополнительно введен отрезок линии передачи длиной, равной одной восьмой длины волны на средней частоте рабочей полосы частот, с волновым сопротивлением, равным волновому сопротивлению линии передачи на входе, при этом один конец упомянутого отрезка линии передачи соединен с линией передачи на входе и с одним концом первой емкости, другой конец упомянутого отрезка линии передачи соединен с линией передачи на выходе и с одним концом второй емкости, другой конец каждой емкости соединен соответственно со стоком каждого полевого транзистора с барьером Шотки и также с одним концом каждой индуктивности, величину которой определяют из математического выражения в зависимости от средней частоты рабочей полосы частот и выходной емкости транзисторов. 5 ил.
