ВОЛНОВОДНАЯ НАГРУЗКА НА ВЫСОКИЙ УРОВЕНЬ МОЩНОСТИ

Номер публикации патента: 2397580

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2009127008/09
   Сделать заказПолучить полное описание патента

Редакция МПК: 6
Основные коды МПК: H01P001/26
Аналоги изобретения: RU 2340985 C1, 10.12.2008. RU 2234770 C1, 20.08.2004. US 3904993 A, 09.09.1975. JP 6119161 A, 28.04.1994.

Имя заявителя: Открытое акционерное общество "Корпорация "Фазотрон-Научно-исследовательский институт радиостроения" (RU)
Изобретатели: Слащилин Виктор Алексеевич (RU)
Патентообладатели: Открытое акционерное общество "Корпорация "Фазотрон-Научно-исследовательский институт радиостроения" (RU)

Реферат

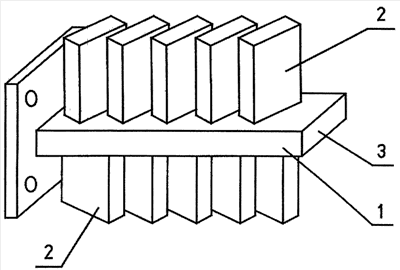

Изобретение относится к СВЧ-технике и предназначено для поглощения СВЧ-энергии в отрезках волноводов со встроенными твердыми вкладышами-поглотителями. Поглощающие вкладыши помещены в 2N дополнительных волноводных короткозамкнутых отрезках, отстоящих друг от друга на g/4, и расположены перпендикулярно основному волноводу на широких его стенках по N с верхней и нижней стороны. При этом верхние дополнительные короткозамкнутые отрезки повернуты в одну сторону, а нижние - в другую сторону относительно продольной оси основного волновода на один и тот же угол. Этим достигается высокий уровень электропрочности волноводной нагрузки, так как в каждый дополнительный волновод с вкладышем-поглотителем ответвляется не более 1/2 N части общей СВЧ-мощности. 1 ил.
