RU 2340046 C1, 27.11.2008. RU 70412 U1, 20.01.2008. RU 2187866 C1, 20.08.2002. RU 2126194 C1, 10.02.1999. RU 2179356 C2, 10.02.2002. US 2003227348 A1, 11.12.2003. JP 1212902 A, 25.08.1989. ЕР 0612118 А1, 24.08.1994. US 5258626 А, 02.11.1993.
Имя заявителя:
Институт физики им. Л.В. Киренского Сибирского отделения РАН (RU)
Изобретатели:
Беляев Борис Афанасьевич (RU) Лексиков Александр Александрович (RU) Сержантов Алексей Михайлович (RU) Говорун Илья Валерьевич (RU)
Патентообладатели:
Институт физики им. Л.В. Киренского Сибирского отделения РАН (RU)
Реферат

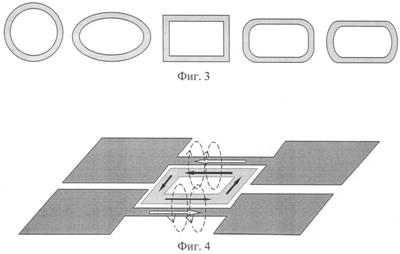

Микрополосковое защитное устройство относится к технике сверхвысоких частот и предназначено для защиты радиоприемных устройств, в частности приемников радиолокационных станций, от воздействия электромагнитных колебаний большой мощности. Оно содержит диэлектрическую подложку, на одну сторону которой нанесено заземляемое основание, а на вторую нанесены полосковые проводники двух резонаторов, связанных между собой электромагнитно. Управляющим элементом устройства является замкнутый полосковый проводник из пленки высокотемпературного сверхпроводника (ВТСП), например, в форме прямоугольной рамки, расположенный в области максимума высокочастотного магнитного поля и который может быть выполнен либо непосредственно на подложке устройства, либо на собственной подложке и располагаться над проводниками резонаторов на расстоянии, исключающем гальванический контакт с ними. В сверхпроводящем состоянии пленочного ВТСП проводника управляющего элемента связь между резонаторами осуществляется через него, и устройство работает как полосно-пропускающий фильтр с малыми вносимыми потерями, а при повышении порога мощности сигнала на входе плотность тока, наводимого в рамке, превышает критическую для ВТСП. Техническим результатом изобретения является расширение полосы рабочих частот и понижение порога срабатывания радиоприемных устройств. 9 ил.
