ВОЛНОВОДНЫЙ УГОЛОК

Номер публикации патента: 2171522

Вид документа:  C1  Страна публикации:  RU  Рег. номер заявки:  2000115202/09		Получить полное описание патента

Реферат

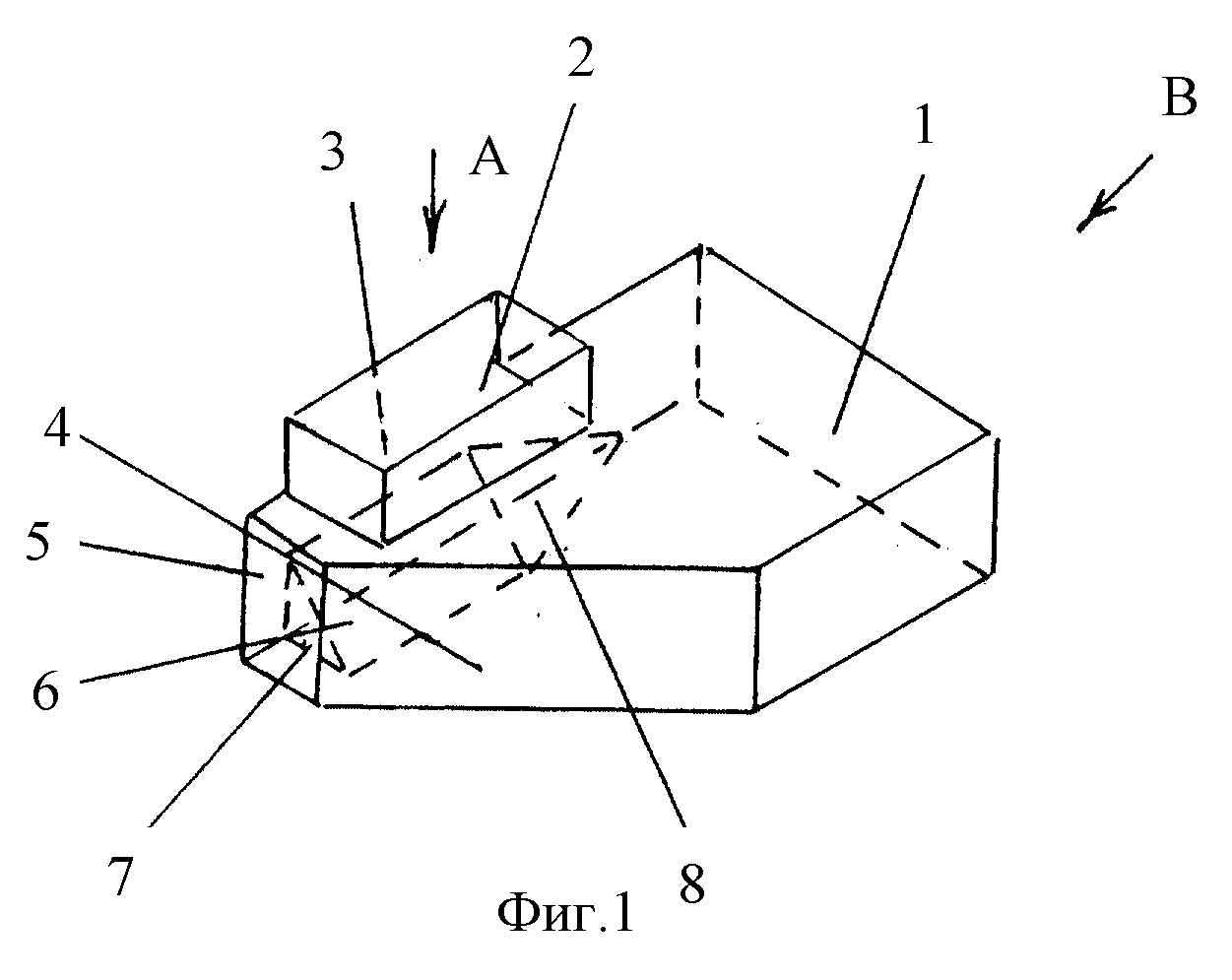

Область применения: антенно-волноводная СВЧ-техника. Предлагается волноводный уголок, состоящий из двух ортогонально ориентированных друг к другу прямоугольных волноводов (входного и выходного) с наклонным отражателем в каждом. Техническим результатом является уменьшение габаритов и массы, что достигается за счет совмещения узкой стенки входного волновода с широкой стенкой выходного, а также ограничения размеров наклонных отражателей, выбора их взаимного расположения во входном волноводе напротив друг друга перед входом в выходной волновод. Для согласования волноводного уголка по КВС, в том числе при различных сечениях входного и выходного волноводов, используются два наклонных отражателя определенных размеров, определенным образом ориентированных и взаимно расположенных. Отражатель выходного волновода выполнен в виде усеченной призмы. Для согласования по КСВ используются также зазор между основанием призмы и торцом входного волновода и плавный скос призмы в направлении ко входу. Предлагаемый волноводный уголок обеспечивает поворот направления распространения электромагнитной волны на 90° в плоскости Н, поворот направления распространения электромагнитной волны на 90° в плоскости Е и переход от сечения входного волновода к сечению выходного волновода без специального трансформатора сечений. 4 ил.
