SU 1026199 A1, 30.06.1983. RU 2144243 C1, 10.01.2000. US 4013819 A, 22.03.1977. US 3797876 A, 19.03.1974.
Имя заявителя:
ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО "ТЮМЕНСКИЙ АККУМУЛЯТОРНЫЙ ЗАВОД" (RU)
Изобретатели:
Федоров Игорь Михайлович (RU) Еникеев Сабирьян Садыкович (RU) Хорин Евгений Петрович (RU) Сухова Наталья Валериевна (RU) Томилин Александр Геннадьевич (RU)
Патентообладатели:
ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО "ТЮМЕНСКИЙ АККУМУЛЯТОРНЫЙ ЗАВОД" (RU)
Реферат

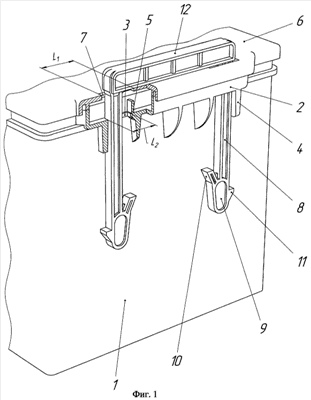

Изобретение относится к электротехнической промышленности и может быть использовано при производстве электрических аккумуляторов и батарей массой 20-80 кг. Согласно изобретению электрический аккумулятор содержит сосуд с приливами, вертикальными ребрами жесткости и клинообразными упорами на стенках, крышку, отверстия и ручки, размещенные в отверстиях. Ручка устанавливается в аккумулятор за счет упругости материала и выполнения концов ручки с торцевыми выступами под углом 20-40° к вертикальной оси и находящимися на разной высоте, равной высоте ребра сосуда. Длина отверстия в крышке больше длины сегмента ручки с выступами, а длина отверстия в сосуде больше или равна длине сегмента ручки с нижним выступом, но меньше длины сегмента с верхним выступом. При подъеме аккумулятора нижний выступ сегмента ручки упирается в вертикальное ребро сосуда, а верхний выступ фиксируется на нижней стенке прилива сосуда и ограничивается от продольного перемещения клинообразным упором. Техническим результатом изобретения является повышение надежности крепления ручек, упрощение сборки аккумуляторов. 1 з.п. ф-лы, 2 ил.
