МОДИФИЦИРОВАННЫЙ ПЛАНАРНЫЙ ЭЛЕМЕНТ (ВАРИАНТЫ), БАТАРЕЯ ЭЛЕКТРОХИМИЧЕСКИХ УСТРОЙСТВ НА ЕГО ОСНОВЕ, СПОСОБ ИЗГОТОВЛЕНИЯ ЭЛЕМЕНТА И ФОРМА ДЛЯ ЕГО РЕАЛИЗАЦИИ
RU 2125324 C1, 20.01.1999. RU 2342740 C2, 27.12.2008. US 5273837 A, 28.12.1993. US 6183609 B1, 06.02.2001.
Имя заявителя:
Липилин Александр Сергеевич (RU)
Изобретатели:
Липилин Александр Сергеевич (RU)
Патентообладатели:
Липилин Александр Сергеевич (RU)
Реферат

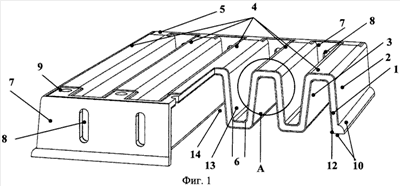

Изобретение относится к высокотемпературным электрохимическим устройствам (ЭХУ) с твердым электролитом, точнее к конструкции элемента этих устройств, к конструкции батареи любого ЭХУ, способу изготовления элемента данной конструкции и формы для реализации способа. Согласно изобретению в модифицированном планарном элементе с твердооксидным твердым электролитом (1), газодиффузионными катодом (2), анодом (3) и металлическим или оксидным токопроходом несущий твердый электролит выполнен в виде волнообразной пластины (4), состоящей из волн, в сечении представляющих равнобокую трапецию без большего нижнего основания, одинаковой высоты, с отверстиями (9) с одной стороны в верхней части каждой волны для подачи одного из реагентов, например топлива, соединенных между собой у основания (6) для образования газовых пространств элемента в виде перевернутых равнобоких трапеций без большего нижнего основания с углом при малом основании - равном 0,1-89,9°, при этом волнообразная пластина соединена с двумя противоположными стенками (7), передней и задней, перпендикулярными волнам и одинаковой с ними высотой, и имеющими отверстия (8) одна для ввода в каждое пространство второго реагента в виде перевернутых равнобоких трапеций без большего основания вверху, например воздуха, другая противоположная для вывода отработанного газа, при этом волнообразная пластина несущего твердого электролита со стороны волн, в сечении представляющих равнобокую трапецию без большего нижнего основания, покрыта одним электродом, например катодом на основе манганита лантана стронция (2), а со стороны сформированного пространства в виде перевернутых равнобоких трапеций без большего основания вверху вторым противоположным электродом, например никель-керметным анодом (3). Техническим результатом является увеличение плотности упаковки, улучшение механических свойств и удельных характеристик элемента. 8 н. и 1 з.п. ф-лы, 5 ил.
