RU 2177192 C2, 20.12.2001. US 3989539 A, 02.11.1976. US 4980252 A, 25.12.1990. US 3923545 A, 02.12.1975.
Имя заявителя:
Открытое акционерное общество "Научно-исследовательский проектно-конструкторский и технологический институт стартерных аккумуляторов" (ОАО "НИИСТА") (RU)
Изобретатели:
Ягнятинский Владимир Матвеевич (RU) Барковский Владимир Иванович (RU) Молчанова Маргарита Антоновна (RU) Полежаева Нина Сергеевна (RU) Крылова Маргарита Дмитриевна (RU) Бажанова Галина Васильевна (RU) Касаткина Анастасия Владимировна (RU) Рудаков Борис Николаевич (RU) Цуканов Леонид Иосифович (RU) Карлаш Александр Васильевич (RU)
Патентообладатели:
Открытое акционерное общество "Научно-исследовательский проектно-конструкторский и технологический институт стартерных аккумуляторов" (ОАО "НИИСТА") (RU)
Реферат

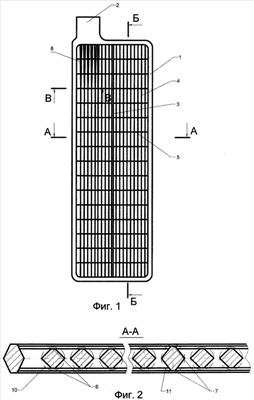

Изобретение относится к химическим источникам тока и может быть использовано при производстве свинцовых аккумуляторов. Согласно изобретению конструкция токоотвода позволяет уменьшить объем, занятый сплавом, расход сплава и увеличить объем под активную массу за счет оптимального отношения количества вертикальных ребер к количеству горизонтальных жилок 1,2-1,3. Вертикальные ребра выполнены разнотолщинными, причем через каждые шесть-девять ребер меньшего сечения выполнено одно ребро увеличенного сечения, при этом вертикальные ребра в области ушка токоотвода имеют на расстоянии 15-20 мм от внутренней рамки переменное сечение, в 1,1 раза увеличивающееся к ушку, чем сечение остальной части ребра, а отношение толщины токоотвода к толщине вертикальных ребер увеличенного сечения составляет 1-1,1, к толщине вертикальных ребер уменьшенного сечения, а также горизонтальных жилок составляет 1,3-1,5. Отношение площади увеличенного сечения вертикальных ребер к площади меньшего сечения равно 1,3-1,9. Поперечное сечение вертикальных ребер и горизонтальных жилок представляет собой квадрат, вписанный в круг или в овал, с двумя срезанными противоположными вершинами, которые могут иметь скругления. Техническим результатом является уменьшение брака при литье, повышение механической прочности и стойкости к коррозии, улучшение электропроводности и увеличение емкости электрода. 5 ил., 1 табл.
