RU 2333595 С2, 27.04.2008. RU 2236083 С2, 10.09.2004. SU 1445517 A1, 20.09.1996. WO 2003052930 A1, 26.03.2003. US 7109827 B2, 19.09.2006.
Имя заявителя:
Федеральное государственное унитарное предприятие Омский научно-исследовательский институт приборостроения (ФГУП ОНИИП) (RU)
Изобретатели:
Ясинский Игорь Михайлович (RU) Яковлев Андрей Николаевич (RU) Рябоконь Дмитрий Селиверстович (RU) Половнев Александр Вячеславович (RU) Насонова Лилия Владиславовна (RU)
Патентообладатели:
Федеральное государственное унитарное предприятие Омский научно-исследовательский институт приборостроения (ФГУП ОНИИП) (RU)
Реферат

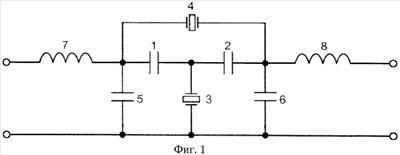

Изобретение относится к радиоэлектронике и может быть использовано для частотной селекции сигналов. Технический результат: обеспечение симметричной амплитудно-частотной характеристики фильтра и расширение полосы пропускания. Сущность: фильтр содержит два пьезорезонатора, четыре конденсатора, две катушки индуктивности. Первые выводы первого и второго конденсаторов соединены между собой и подключены к первому выводу первого пьезорезонатора, второй вывод которого соединен с общей шиной. Второй пьезорезонатор своими выводами подключен к вторым выводам первого и второго конденсаторов. Ко второму выводу первого конденсатора подключен третий конденсатор и первая катушка индуктивности, второй вывод которой является входной потенциальной клеммой фильтра. Ко второму выводу второго конденсатора подключен четвертый конденсатор и вторая катушка индуктивности, второй вывод которой является выходной потенциальной клеммой фильтра. Вторые выводы третьего и четвертого конденсаторов соединены с общей шиной. 2 ил.
